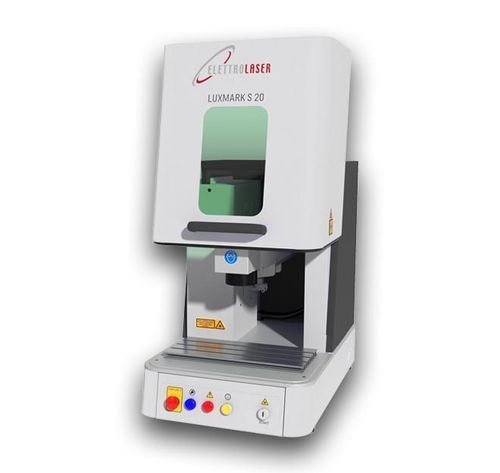

Machine de marquage laser à fibre Luxmark S series

laser UVlaser MOPAde céramique

Aperçu
Luxmark S est un marqueur laser de table conçu pour la gravure, la découpe micro et la marquage de haute précision en production industrielle et orfèvrerie. Sa chambre fermée avec porte inclinable ergonomique assure une exploitation sûre et un encombrement réduit. Différentes sources laser (Fiber, MOPA, GREEN, UV) permettent le traitement des métaux, alliages, plastiques, céramiques et autres matériaux.

Principales caractéristiques

• Chambre de marquage : 450 x 285 mm (18" x 11")
• Cours de l'axe Z motorisé : 185 mm (7,4")
• Configurations laser disponibles : fiber (20/30/50/60 W, incluant MOPA/NIB), GREEN (3–7 W), UV (3–7 W)
• Fréquence : jusqu'à 4000 kHz (selon source)
• Logiciel : avancé, professionnel, multilingue ; compatible DXF, DWG, SVG, PLT, AI, BMP, JPG, etc.
• Ergonomie : porte d'accès inclinable pour chargement/déchargement facilité
• Accessoires optionnels : tables XY, vision machine, têtes 3D, marquage rotatif, gravure en relief 2.5D

Applications

• Marquage et gravure laser sur métaux, alliages, plastiques et céramique
• Micro-découpe de plaques et composants fins
• Personnalisation d'objets complexes ou tridimensionnels
• Gravure profonde de logos, textes, numéros de série, codes-barres et QR Codes
• Marquage de poinçons et marques sur bijoux
• Production d'étiquettes, médailles et outils personnalisés
• Applications joaillières, industrielles, promotionnelles et artistiques
• Gravures en relief 2.5D et marquage sur raccords/tubulures
• Intégration en lignes de production semi-automatiques ou automatisées

Performances de haut niveau

• Grande zone de travail : 450 x 285 mm
• Cours de l'axe Z : 185 mm, contrôlé et précis
• Powers laser disponibles : 20 W / 30 W / 50 W / 60 W (incl. MOPA, NIB)
• Autres sources : GREEN (3–7 W), UV (3–7 W)
• Fréquence : jusqu'à 4000 kHz
• Logiciel : professionnel, multilingue, personnalisable
• Compatibilité fichiers : DXF, DWG, SVG, PLT, AI, BMP, JPG, etc.

Variantes disponibles (tableau récapitulatif)

• Luxmark S - UV
  • Refroidissement : air
  • Type : bureau
  • Alimentation : 230 V AC, 50/60 Hz (110 sur demande) – 1,2 kW
  • Dimensions (cm) : 48,2 x 74 x 70
  • Poids : 88 kg*
  • Puissance de sortie : 3 / 5 W
  • Longueur d'onde : 355 nm
  • Zone de travail : 45 x 28,5 cm
  • Focal100 : 6 x 6 cm / spot ~16 µm
  • Focal160 : 10 x 10 cm / spot ~26 µm
  • Focal210 : 14 x 14 cm
  • Axe Z : motorisé / 20 cm
  • Classe laser : I
  • Hauteur maxi pièce : 18 cm
• Luxmark S - Green
  • Refroidissement : air
  • Type : bureau
  • Alimentation : 230 V AC, 50/60 Hz (110 sur demande) – 1,2 kW
  • Dimensions (cm) : 48,2 x 74 x 70
  • Poids : 88 kg*
  • Puissance de sortie : 3 / 5 W
  • Longueur d'onde : 532 nm
  • Zone de travail : 45 x 28,5 cm
  • Focal100 : 6 x 6 cm / spot ~16 µm
  • Focal160 : 10 x 10 cm / spot ~26 µm
  • Focal210 : 14 x 14 cm
  • Axe Z : motorisé / 20 cm
  • Classe laser : I
  • Hauteur maxi pièce : 18 cm
• Luxmark S - Fiber
  • Refroidissement : air
  • Type : bureau
  • Alimentation : 230 V AC, 50/60 Hz (110 sur demande) – 1,2 kW
  • Dimensions (cm) : 48,2 x 74 x 70
  • Poids : 88 kg*
  • Puissance de sortie : 20 / 30 / 50 / 60 W (20 W NIB)
  • Longueur d'onde : 1064 nm
  • Zone de travail : 45 x 28,5 cm
  • Focal100 : 6 x 6 cm / spot ~16 µm
  • Focal160 : 10 x 10 cm / spot ~26 µm
  • Focal210 : 14 x 14 cm
  • Axe Z : motorisé / 20 cm
  • Classe laser : I
  • Hauteur maxi pièce : 18 cm

Options et accessoires

• Logiciel 2.5D pour marquage sur pièces planes et courbes
• Mandrin inclinable pneumatique pour marquage interne/externe d'anneaux (broche automatique)
• Table XY pour automatisation et productions petites/moyennes
• Plaque guide avec extraction pour grandes séries
• Étau statique (100 mm ou 200 mm)
• Pattern matching (centrage manuel ou automatique par caméra)
• Tête de marquage 3D avec logiciel dédié pour surfaces courbes et complexes
• Unité de coupe pour tubes (découpe automatique de tubes)
• Reverse engineering
• Capteur de hauteur dynamique pour positionnement automatique de l'axe Z (détection 40–140 mm)
• Marqueuse de plaques pour étiquetage automatique/sériel
• Lunettes de protection pour opérations laser de classes supérieures

Caractéristiques / spécifications techniques

• Taille chambre de marquage : 450 x 285 mm (18" x 11")
• Cours axe Z (motorisé) : 185 mm (7,4")
• Zone de travail : 45 x 28,5 cm
• Hauteur maxi pièce (versions S) : 18 cm
• Sources laser disponibles et puissances : Fiber 20/30/50/60 W (incluant MOPA/NIB); Green 3–7 W; UV 3–7 W
• Exemples longueurs d'onde : Fiber 1064 nm; Green 532 nm; UV 355 nm
• Fréquence : jusqu'à 4000 kHz (selon sources)
• Focales et tailles de spot : Focal100 = 6x6 cm / ~16 µm; Focal160 = 10x10 cm / ~26 µm; Focal210 = 14x14 cm
• Alimentation : 230 V AC, 50/60 Hz (110 V sur demande) – consommation indicative ~1,2 kW
• Refroidissement : air
• Classe laser : I (configurations à chambre fermée); certaines opérations/accessoires peuvent nécessiter lunettes
• Formats fichiers pris en charge : DXF, DWG, SVG, PLT, AI, BMP, JPG, etc.
• Logiciel : environnement professionnel, multilingue et personnalisable pour flux industriels
