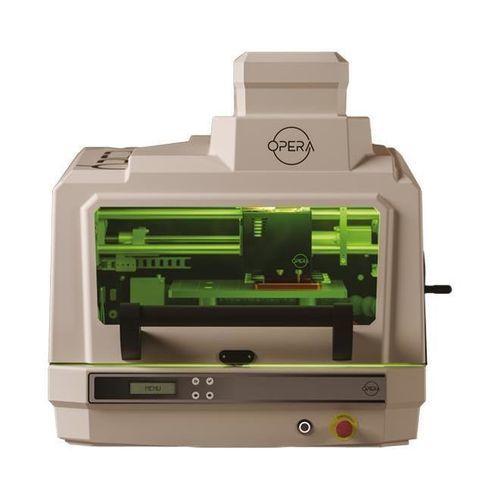

Machine de découpe et de gravure laser Nd-YAG OPERA series

pour métaux précieuxCNCde polissage

Présentation
OPERA est le système hybride développé par Elettrolaser qui associe marquage/coupe laser et fraisage CNC de haute précision dans une seule unité de bureau adaptée aux ateliers de bijouterie et à la petite production. Il supporte des sources laser Nd:YAG 1064 nm (formats MOPA compatibles) avec options de puissance (20 W ou 60 W) et intègre une tête Galvo haute vitesse ainsi qu'un mandrin CNC de précision. Le logiciel Opera Easy Creator est fourni pour piloter les opérations laser et CNC.

Caractéristiques principales

• Fonction double : gravure/marquage/coupe laser et fraisage CNC de précision
• Gravure : gravures peu profondes, profondes et microgravures sur métaux et matériaux non métalliques
• Découpe : micro-découpe de motifs fins sur lames et plaques minces
• Finitions : brillantinature diamant, texturations et polissages
• Travail sur bagues : marquage intérieur/extérieur avec dispositifs rotatifs optionnels
• Prototypage et personnalisation en combinant effets laser et CNC

Applications

• Marquage laser et gravure mécanique CNC pour bijoux et accessoires
• Découpe de plaques et micro-découpe d'éléments décoratifs
• Gravures profondes, brillantinature diamant et texturations de surface
• Fraisage de précision de petits composants et prototypes
• Finitions diamantées et brunissage noir sur surfaces métalliques
• Personnalisation de pièces artistiques combinant laser et CNC
• Marquage intérieur/extérieur de bagues (avec dispositifs rotatifs optionnels)

Performances principales

• Fonctionnalités combinées laser + CNC dans une seule machine
• Sorgente laser : Nd:YAG 1064 nm – puissances disponibles : 20 W ou 60 W
• Qualité du faisceau : M² < 1.5
• Tête Galvo haute vitesse : jusqu'à 5 000 mm/s
• Mandrin CNC : jusqu'à 14 000 RPM (les variantes indiquent jusqu'à 18 000 RPM)
• Zone de marquage laser : jusqu'à 150 x 150 mm (extensible)
• Zone de travail CNC maximale : 20 x 14 cm – résolution 0,0125 mm (X,Y) / 0,000625 mm (Z)
• Logiciel Opera Easy Creator inclus

Variantes

• OPERA -20 : refroidissement par air ; type : poste de travail ; alimentation 110/240 V AC 50/60 Hz (110 sur demande) – 250 W ; dimensions 70 x 58 x 59 cm ; poids 60 kg ; puissance laser 20 W ; longueur d'onde 1064 nm ; M2 < 1,5 ; Focal 160 : zone / spot marquage : 10 x 10 cm / 26 µm ; vitesse Galvo 5 000 m/s ; énergie impulsion max 0,67 mJ ; fréquence max 60 kHz ; durée impulsion 100 ns ; classe laser I (IV possible avec drag & clamp optionnels) ; résolution CNC 0,0125 mm (X,Y) / 0,000625 mm (Z) ; révolution mandrin 18 000 RPM ; zone CNC max 20 x 14 cm.
• OPERA -60 : refroidissement par air ; type : poste de travail ; alimentation 110/240 V AC 50/60 Hz (110 sur demande) – 250 W ; dimensions 70 x 58 x 59 cm ; poids 60 kg ; puissance laser 60 W ; longueur d'onde 1064 nm ; M2 < 1,5 ; Focal 160 : zone / spot marquage : 10 x 10 cm / 26 µm ; vitesse Galvo 5 000 m/s ; énergie impulsion max 2 mJ ; fréquence max 4000 kHz ; durée impulsion 10–500 ns ; classe laser I (IV possible avec drag & clamp optionnels) ; résolution CNC 0,0125 mm (X,Y) / 0,000625 mm (Z) ; révolution mandrin 18 000 RPM ; zone CNC max 20 x 14 cm.

Accessoires inclus / options (principaux)

• Kit d'accessoires complet pour rendre la machine opérationnelle en atelier et pour petites séries
• Mandrin rotatif avec trou traversant pour bagues et objets cylindriques
• Dispositif rotatif OPERA pour marquage des bagues (optionnel)
• Étau rotatif OPERA pour le bridage des pièces pendant le marquage/gravure laser (optionnel)

Caractéristiques / spécifications techniques

• Type de produit : machine hybride marquage/coupe laser et fraisage CNC pour orfèvrerie et productions artisanales de précision
• Nom du modèle : OPERA
• Fabricant / Marque : Elettrolaser
• Type(s) de laser : Nd:YAG 1064 nm, prise en charge des formats MOPA
• Puissances laser disponibles : 20 W, 60 W
• Qualité du faisceau : M² < 1.5
• Vitesse tête Galvo : jusqu'à 5 000 mm/s
• Zone de marquage laser : jusqu'à 150 x 150 mm (extensible)
• Focal 160 zone / spot : 10 x 10 cm / 26 µm
• Énergie impulsion max (20 W) : 0,67 mJ
• Énergie impulsion max (60 W) : 2 mJ
• Fréquence max (20 W) : 60 kHz
• Fréquence max (60 W) : 4000 kHz
• Durée impulsion (20 W) : 100 ns
• Durée impulsion (60 W) : 10–500 ns
• Classe laser : I (IV possible avec options drag & clamp)
• Zone de travail CNC maximale : 20 x 14 cm
• Résolution CNC : 0,0125 mm (X,Y) / 0,000625 mm (Z)
• Révolution mandrin : 18 000 RPM (section performances mentionne 14 000 RPM)
• Dimensions machine (approx.) : 70 x 58 x 59 cm
• Poids (approx.) : 60 kg
• Alimentation : 110/240 V AC, 50/60 Hz (110 sur demande) – 250 W
• Refroidissement : air
• Type de machine : de bureau / poste de travail
• Logiciel inclus : Opera Easy Creator
