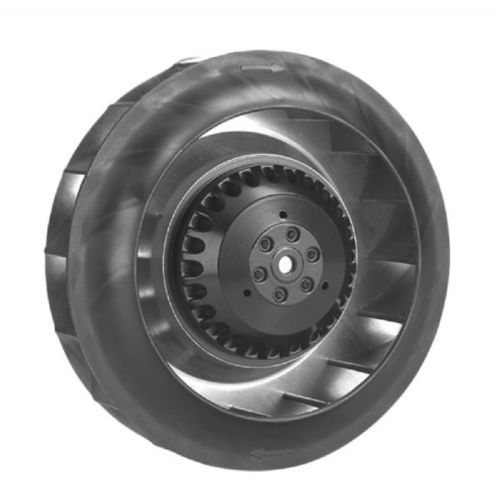

Ventilateur DC ED series

grand débitcentrifugede circulation d'air

Brève description
Conçu pour des applications de déplacement d'air techniques où la fiabilité, un débit élevé, des pressions statiques élevées et un encombrement limité sont des critères essentiels. La série ED comprend des ventilateurs centrifuges DC motorisés (roues motorisées) à aubes courbes orientées vers l'arrière, couvrant des tailles de Ø100 x 25 mm à Ø250 x 110 mm.

Spécification
Spec. | N° modèle | Taille (mm) / Taille (Inch) | Débit max (m³/min) / Débit max (CFM) | Remarques
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — Aube courbe orientée vers l'arrière
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — Aube courbe orientée vers l'arrière
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — Aube courbe orientée vers l'arrière
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — Aube courbe orientée vers l'arrière
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — Aube courbe orientée vers l'arrière
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — Aube courbe orientée vers l'arrière
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — Aube courbe orientée vers l'arrière
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — Aube courbe orientée vers l'arrière

Notes

• Nous nous réservons le droit de modifier les données sans préavis.
• Performances soumises à une tolérance de 10 %.

Caractéristiques techniques

• Famille de produits : Ventilateurs centrifuges DC / roues motorisées
• Type d'aube : Aube courbe orientée vers l'arrière (pour tous les modèles)
• Modèles disponibles et caractéristiques clés :
  • ED25011 — Taille Ø250 x 110 mm (Ø9.8 x 4.3 in) ; Débit max 26.1 m³/min (920 CFM)
  • ED22599 — Taille Ø225 x 99 mm (Ø8.8 x 3.89 in) ; Débit max 23.6 m³/min (835 CFM)
  • ED22171 — Taille Ø221.5 x 71 mm (Ø8.7 x 2.7 in) ; Débit max 17.6 m³/min (621 CFM)
  • ED19069 — Taille Ø190 x 69 mm (Ø7.5 x 2.7 in) ; Débit max 12.2 m³/min (432 CFM)
  • ED17569 — Taille Ø175 x 69 mm (Ø6.9 x 2.7 in) ; Débit max 12.4 m³/min (437 CFM)
  • ED17567 — Taille Ø175 x 67 mm (Ø6.9 x 2.6 in) ; Débit max 11.2 m³/min (395 CFM)
  • ED13391 — Taille Ø133 x 91 mm (Ø5.2 x 3.5 in) ; Débit max 9.2 m³/min (326 CFM)
  • ED10025 — Taille Ø100 x 25 mm (Ø3.9 x 1.0 in) ; Débit max 1.92 m³/min (35 CFM)
• Application typique : déplacement d'air technique nécessitant un débit élevé et des pressions statiques élevées dans un espace réduit
