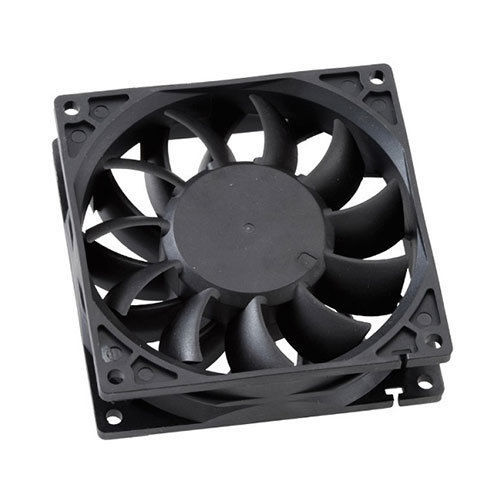

Ventilateur DC ED series

haute performancesilencieuxaxial

Présentation
Ventilateurs axiaux DC sans balais pour tension continue, proposés dans une large gamme de conceptions et de performances. Cette section couvre les tailles inférieures à 172 mm avec cadre plastique et impulseur plastique, destinés au refroidissement d'équipements électroniques nécessitant des ventilateurs compacts et à performances variables.

Options de série

• P Series pour fonctionnement silencieux (Brushless DC fan, Plastic Impeller)
• S Series pour haute performance (Brushless DC fan, Plastic Impeller)

Qualité & Fabrication
Chaque modèle subit des tests rigoureux pour minimiser le bruit tout en maintenant les performances de débit d'air et de pression. Un assemblage de précision hautement automatisé garantit une qualité et une reproductibilité constantes.

Spécification (tableau)
En-tête : Spec. | Taille (mm) / Taille (inch) | P Series (Brushless DC fan, Plastic Impeller) | S Series (Brushless DC fan, Plastic Impeller)

• 172 x 150 x 51 | 6.70 x 5.90 x 2.00 | P: ED15051
• 140 x 140 x 38 | 5.51 x 5.51 x 1.50 | S: ED1438 / ED1438 Mark II
• 140 x 140 x 25 | 5.51 x 5.51 x 0.98 | P: ED14025 Model A / ED14025 Model E
• 135 x 135 x 25 | 5.31 x 5.31 x 0.98 | P: ED13525 Model A
• 120 x 120 x 38 | 4.70 x 4.70 x 1.50 | P: ED12038 Model C | S: ED1238
• 120 x 120 x 32 | 4.70 x 4.70 x 1.25 | P: ED12032 Model C | S: ED1232
• 120 x 120 x 25 | 4.70 x 4.70 x 0.98 | P: ED12025 CASE / ED12025 Model D / ED12025 Model X
• 92 x 92 x 38 | 3.62 x 3.62 x 1.50 | P: ED09238 Model B | S: ED9238 / ED9238 Mark II
• 92 x 92 x 32 | 3.62 x 3.62 x 1.25 | P: ED09232
• 92 x 92 x 25 | 3.62 x 3.62 x 0.98 | P: ED09225 CASE / ED09225 Model O / ED09225 Model Q | S: ED9225
• 92 x 92 x 15 | 3.62 x 3.62 x 0.6 | P: ED09215 Model A / ED09215 Model B / ED09215 Model J
• 80 x 80 x 38 | 3.15 x 3.15 x 1.5 | P: ED08038 Model D / ED08038 Model E | S: ED8038
• 80 x 80 x 32 | 3.15 x 3.15 x 1.25 | S: ED8032
• 80 x 80 x 25 | 3.15 x 3.15 x 1.00 | P: ED08025 CASE / ED08025 Model E / ED08025 Model J | S: ED8025
• 80 x 80 x 20 | 3.15 x 3.15 x 0.8 | P: ED08020 | S: ED8020
• 80 x 80 x 15 | 3.15 x 3.15 x 0.6 | P: ED08015 Model I | S: ED8015
• 80 x 80 x 10 | 3.15 x 3.15 x 0.39 | P: ED08010 Model A / ED08010 Model Y
• 70 x 70 x 25 | 2.75 x 2.75 x 1.00 | P: ED07025 | S: ED7025
• 70 x 70 x 20 | 2.75 x 2.75 x 0.78 | P: ED07020 | S: ED7020
• 70 x 70 x 15 | 2.75 x 2.75 x 0.59 | P: ED07015 Model C | S: ED7015
• 70 x 70 x 10 | 2.75 x 2.75 x 0.39 | P: ED07010 Model A / ED07010 Model T
• 60 x 60 x 38 | 2.36 x 2.36 x 1.50 | P: ED06038 Model A / ED06038 Model B | S: ED6038
• 60 x 60 x 25 | 2.4 x 2.4 x 1.00 | P: ED06025 Model C / ED06025 Model D | S: ED6025
• 60 x 60 x 20 | 2.4 x 2.4 x 0.8 | P: ED06020 | S: ED6020
• 60 x 60 x 15 | 2.4 x 2.4 x 0.6 | P: ED06015 Model C | S: ED6015
• 60 x 60 x 10 | 2.4 x 2.4 x 0.39 | P: ED06010
• 50 x 50 x 20 | 1.9 x 1.9 x 0.78 | P: ED05020 | S: ED5020
• 50 x 50 x 15 | 1.9 x 1.9 x 0.6 | P: ED05015 Model D | S: ED5015
• 50 x 50 x 10 | 1.9 x 1.9 x 0.4 | P: ED05010 Model A / ED05010 Model C | S: ED5010
• 40 x 40 x 56 | 1.6 x 1.6 x 1.1 | P: ED04056 Model A / ED04056 Model B | S: ED4056
• 40 x 40 x 28 | 1.6 x 1.6 x 2.2 | P: ED04028 Model C / ED04028 Model D | S: ED4028 / ED4028 Mark II / ED4028 Mark III
• 40 x 40 x 20 | 1.6 x 1.6 x 0.78 | P: ED04020 Model D / ED04020 Model H / ED04020 Model P | S: ED4020
• 40 x 40 x 15 | 1.6 x 1.6 x 0.6 | P: ED04015 | S: ED4015
• 40 x 40 x 10 | 1.6 x 1.6 x 0.4 | P: ED04010 Model E | S: ED4010
• 40 x 40 x 07 | 1.57 x 1.57 x 0.27 | P: ED04007
• 38 x 38 x 28 | 1.5 x 1.5 x 1.1 | P: ED03828 | S: ED3828
• 38 x 38 x 20 | 1.5 x 1.5 x 0.78 | P: ED03820 | S: ED3820
• 35 x 35 x 10 | 1.37 x 1.37 x 0.4 | P: ED03510 | S: ED3510
• 30 x 30 x 10 | 1.18 x 1.18 x 0.4 | P: ED03010 / ED03010 Model B | S: ED3010
• 25 x 25 x 10 | 1 x 1 x 0.4 | P: ED02510 Model B | S: ED2510
• 25 x 25 x 06 | 1 x 1 x 0.23 | P: ED02506
• 20 x 20 x 10 | 0.79 x 0.79 x 0.4 | P: ED02010

Remarques

• Nous nous réservons le droit de modifier les données sans préavis.
• Performances données soumises à une tolérance de 10 %.
• Sortie signal optionnelle / contrôle de vitesse / indice IP disponibles sur demande.

Caractéristiques / spécifications techniques

• Type : Ventilateurs axiaux DC sans balais (palettes mécaniques rotatives)
• Cadre / Impulseur : Plastique
• Tailles applicables : Gamme large de 20 x 20 mm à 172 x 150 mm (toutes les tailles listées ci‑dessus)
• Séries : Série ED (disponible en P Series pour faible bruit et S Series pour haute performance)
• Applications : Refroidissement d'équipements électroniques nécessitant des ventilateurs compacts et à performances variables
• Qualité : Tests rigoureux bruit/débit/pression ; assemblage de précision automatisé
• Options : Sortie signal, contrôle de vitesse et indices IP disponibles sur demande
