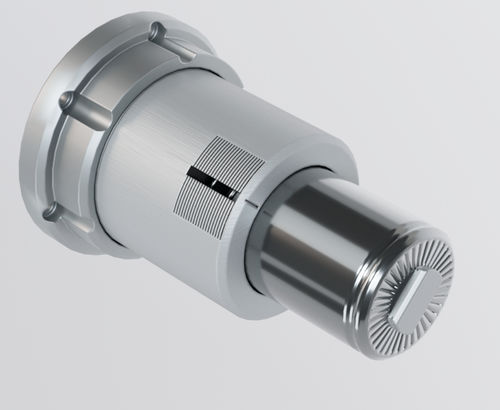

Frein à friction

mécaniquepour arbre de transmissionpour dérouleur

Présentation
Freins mécaniques destinés au contrôle de la tension et au freinage sur bobines de petit diamètre. Le freinage est assuré par un feutre actionné axialement ; des ressorts intermédiaires offrent un amortissement qui absorbe les irrégularités pour un toucher plus homogène. Recommandé pour bobines de diamètre inférieur à 300 mm.

Fonctionnement
Actionnés manuellement via un système de réglage fileté : une charge axiale est appliquée à l’arbre par un mécanisme fixe, un ressort intermédiaire et le feutre qui frictionne avec la partie tournante de l’arbre. Le réglage par vis permet un contrôle précis de la tension. Pour les bobines de diamètre inférieur à 300 mm, le réglage du frein n’est généralement pas effectué pendant le fonctionnement.

Assemblage / Applications

• Pour arbres en porte‑à‑faux (cantilever)
• Pour arbres à double support
• Contrôle de tension pour opérations de rembobinage/déroulage et autres usages sur bobines de petit diamètre

Variantes et visuels

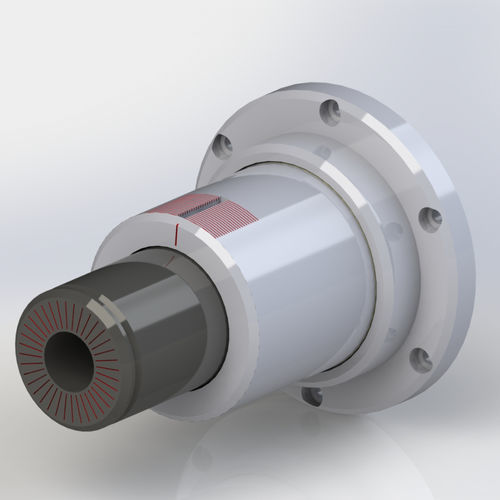

• STANDARD FRENO SOLO (variante solo)
• FRENO MECANICO MONTADO CANTILEVER (montage cantilever)
• FRENO MECANICO MONTADO DOBLE SUPORT (montage double support)
• FRENO MECANICO DS (assemblé / vues éclatées)

Caractéristiques / spécifications techniques

• Actionnement : manuel par système fileté
• Élément de freinage : feutre, actionnement axial
• Ressorts intermédiaires : amortissement pour absorber les irrégularités et améliorer le toucher
• Réglage : charge axiale appliquée à l’arbre via mécanisme fixe et ressort pour un contrôle précis de la tension
• Diamètre recommandé : adapté pour bobines de moins de 300 mm
• Remarque opérationnelle : pour bobines <300 mm, éviter de régler le frein pendant le fonctionnement
• Configurations de montage : porte‑à‑faux (cantilever) et double support
• Documentation : plans 2D/3D et fiche technique disponibles sur demande
