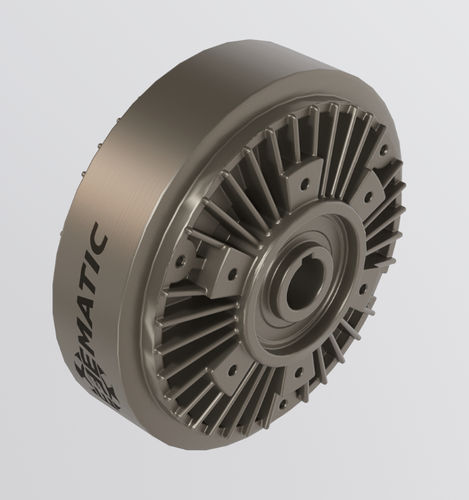

Frein à poudre CTS-PBR series

électromagnétiquepour dérouleurde contrôle de tension

Présentation
Frein électromagnétique à poudre conçu pour le contrôle précis de la tension de bande lors d'opérations de déroulage et d'enroulage. Le couple est réglé par attraction et libération de particules magnétiques, permettant un ajustement fin sur une large plage de diamètres de bobines. Intégration possible de capteurs et d'électronique de commande pour automatiser la gestion de la tension.

Fonctionnement
Alimentation requise : 24 V DC. La commande s'effectue via une entrée 0–10 V, pilotable par potentiomètre manuel ou par électronique PWM. Les entrées capteurs (capteurs de diamètre, danseuses, cellules de charge) peuvent être traitées pour ajuster le couple de freinage et réguler la tension en temps réel.

Assemblage

• Options de montage pour arbres en porte-à-faux (montage monopointe).
• Options de montage pour arbres à double support.

Contrôle de la tension de la bande

• Contrôle en boucle ouverte : la régulation est effectuée manuellement par l'opérateur ou via un capteur mesurant le diamètre de la bobine ; pas de correction automatique en temps réel.
• Contrôle en boucle fermée : utilisation de dispositifs de retour comme des danseuses ou des cellules de charge pour comparer la tension mesurée à une référence et ajuster automatiquement le couple pour une meilleure précision du process.

Applications
Convient pour les opérations de déroulage/enroulage dans les secteurs de l'emballage, de l'imprimerie, du textile, du papier et autres processus industriels nécessitant une tension de bande stable.

Caractéristiques / spécifications techniques

• Alimentation : 24 V DC requise.
• Signal de commande : 0–10 V ; compatible potentiomètre manuel ou électronique PWM.
• Principe de freinage : particules magnétiques / frein électromagnétique à poudre.
• Intégration capteurs : capteurs de diamètre, danseuses, cellules de charge possibles pour automatisation.
• Modes de contrôle : boucle ouverte (manuel / capteur de diamètre) et boucle fermée (danseuse, cellule de charge).
• Variantes de montage : porte-à-faux et double support.
• Versions disponibles : standard et INOX ; variantes montées sur demande.
• Documentation : fiche technique et plans disponibles (PDF sur demande).
