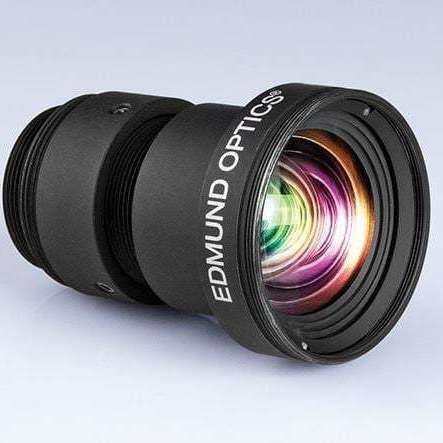

Objectif de caméra à focale fixe Ci

d'inspectionpour la vision industriellepour applications biomédicales

Aperçu
Les objectifs à focale fixe TECHSPEC® Ci Series sont une version compacte et simplifiée de la famille C Series, conçue pour l'intégration en volume dans des instruments. Ils présentent une faible variation lentille‑à‑lentille, un traitement antireflet large bande (BBAR) pour une transmission élevée, ainsi qu'une mise au point réglable et verrouillable pour une installation fiable dans des équipements.

Caractéristiques clés

• Format C‑Mount, compatible jusqu'à 2/3" de capteur
• Compatibles avec des capteurs jusqu'à ~7,5 MP et taille de pixel 2,8 µm
• Traitement antireflet large bande (BBAR) pour transmission maximale
• Mise au point réglable et verrouillable pour intégration sécurisée
• Options d'ouverture fixe pour équilibrer résolution, flux lumineux et profondeur de champ
• Couverture de focales dans la famille : 3,5 mm à 50 mm

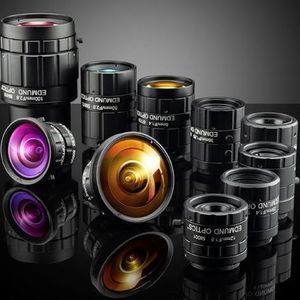

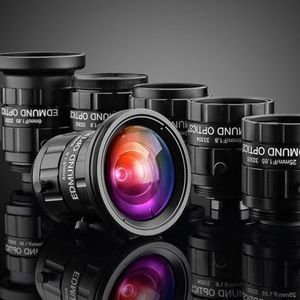

Variantes de la famille produit

• C Series : Mise au point par came verrouillable et réglage d'iris ; version la plus ajustable pour la vision machine.
• Ci Series : Mécanique simplifiée avec ouvertures fixes, boîtiers compacts et mise au point verrouillée pour intégration instrumentale.
• Cr Series : Conceptions renforcées avec optiques collées et bague de mise au point à serrage C pour plus de stabilité.
• Cx Series : Mécanique modulaire permettant le démontage pour l'intégration d'accessoires (par ex. lentilles liquides, diaphragmes).
• Liquid Lens Cx Series : Lentille liquide intégrée pour autofocus électronique rapide.
• Cw Series : Conceptions étanches conformes aux indices de protection (ex. IPX7 / IPX9K) pour environnements sévères.

Dimensions
Focal Length | A | B | C | D
6 mm | M34.0 x 0.5 | 47.8 mm | 34 mm | 1.17 mm
12 mm | M22.0 x 0.75 | 29.0 mm | 22 mm | 0.96 mm
16 mm | M22.0 x 0.75 | 40.8 mm | 22 mm | 1.09 mm
25 mm | M22.0 x 0.75 | 29.9 mm | 22 mm | 1.33 mm
35 mm | M25.5 x 0.5 | 41 mm | 22.5 mm | 3.82 mm
50 mm | M30.5 x 0.5 | 49.5 mm | 30.5 mm | 2.06 mm

Applications

• Contrôle de production et automatisation
• Vision industrielle et intégration instrumentale
• Appareils biomédicaux de paillasse et intégration OEM

Caractéristiques techniques

• Dénomination : Ci Series (famille TECHSPEC®)
• Plage de focales : 3,5 mm à 50 mm (couverture de la famille ; focales spécifiques listées ci‑dessus)
• Monture / format : C‑Mount ; compatible jusqu'au format 2/3" (varie selon la focale)
• Compatibilité capteur : Jusqu'à ~7,5 MP avec pixels de 2,8 µm (guidance famille)
• Traitement : Broadband Anti‑Reflection (BBAR)
• Mécanisme de mise au point : Réglable et verrouillable (set‑and‑lock)
• Ouverture : Options d'ouverture fixe selon SKU
• Conception mécanique : Boîtier compact, réduction de poids/taille pour intégration en volume
• Ruggedisation : Variantes renforcées, étanches ou stabilisées disponibles dans les sous‑familles associées
