Objectif de caméra à focale fixe TECHSPEC® C

d'alignementd'inspectionpour la vision industrielle

Présentation

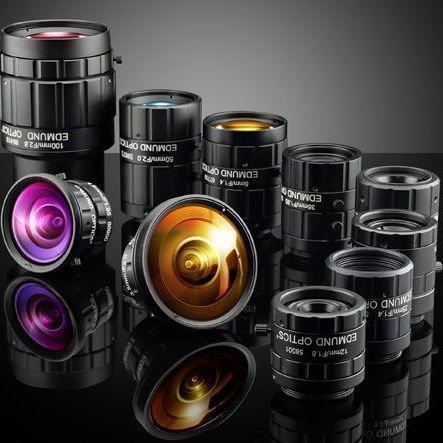

TECHSPEC® C Series Fixed Focal Length Lenses sont des objectifs d'imagerie compacts en monture C conçus pour la vision machine, l'automatisation industrielle et l'inspection. Ils équilibrent résolution, distance de travail et encombrement réduit pour des systèmes industriels à espace limité.

Caractéristiques clés

• Supporte les formats capteur jusqu'à 2/3"
• Compatible avec des capteurs jusqu'à 7,5 MP (≈2,8 µm taille de pixel)
• Boîtier compact C‑Mount optimisé pour la vision industrielle
• Focales disponibles de 3,5 mm à 100 mm
• Grandes ouvertures maximales pour maintenir le flux optique en faible luminosité
• Traitement antireflet large bande 425–675 nm (BBAR)
• Iris et mise au point verrouillables avec vis de réglage encastrées
• Boîtier mécanique ruggedisé fabriqué avec des tolérances serrées

Description de la famille de produits
Les objectifs TECHSPEC® C Series combinent performances optiques et fonctionnalités industrielles dans un format compact pour l'inspection automatisée, l'alignement, l'identification et la robotique guidée par vision. Des tolérances de fabrication strictes réduisent la variation lens‑to‑lens et facilitent le déploiement multi‑caméras et le remplacement sur lignes de production.

Sous‑familles disponibles (variantes optomécaniques)

• C Series : Version ajustable avec bague de mise au point à came verrouillable et réglage d'iris
• Ci Series : Diaphragme fixe, boîtier compact et mise au point verrouillée pour une ruggedisation accrue
• Cr Series : Optiques collées avec bague de focus C‑clamp verrouillable pour une ruggedisation stabilisée
• Cx Series : Mécanique modulaire permettant le démontage pour intégration d'accessoires (lentilles liquides, diaphragmes)
• Liquid Lens Cx Series : Lentille liquide intégrée pour autofocus électronique rapide
• Cw Series : Versions étanches conformes aux standards d'étanchéité (ex. IPX7/IPX9K)

Spécifications communes

• Famille de produit : C Series
• Option Iris : Variable (option verrouillable)
• Traitement : BBAR 425–675 nm
• Taille de pixel (µm) : 2,74 (référence commune)
• Monture : C‑Mount
• Plage de focales : 3,5 mm – 100 mm
• Support capteur : jusqu'à 2/3" ; jusqu'à 7,5 MP selon modèle

Table technique (Focale vs. dimensions mécaniques)
Focal Length | A | B | C | D
3.5 mm | 50.0 mm | 39.3 mm | 32.0 mm | 2.72 mm
4.5 mm | 40.0 mm | 37.5 mm | 32.0 mm | 2.78 mm
6.0 mm | 36.0 mm | 48.9 mm | 35.8 mm | 1.4 mm
8.5 mm | 32.0 mm | 34.5 mm | 32.0 mm | 0.0 mm
12 mm | 32.0 mm | 27.9 mm | 32.0 mm | 0.5 mm
16 mm | 33.0 mm | 40.5 mm | 33.0 mm | 1.0 mm
25 mm | 31.0 mm | 30.5 mm | 31.0 mm | 1.3 mm
35 mm | 33.0 mm | 41.0 mm | 33.0 mm | 0.0 mm
50 mm | 35.8 mm | 53.7 mm | 35.8 mm | 2.85 mm
100 mm | 52.0 mm | 93.5 mm | 41.0 mm | 7.0 mm

Applications et notes d'intégration
Conçus pour les systèmes de vision dans le spectre visible nécessitant haute résolution et encombrement réduit. Usages typiques : inspection haute vitesse, robotique guidée par vision, lecture de codes-barres, mesures et contrôles dimensionnels. Les iris et la mise au point verrouillables avec vis encastrées assurent la stabilité de la configuration après intégration.
