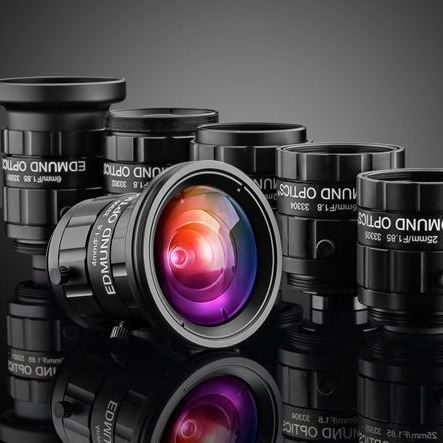

Objectif de projecteur à focale fixe UC

d'inspectionbiomédicalpour la vision industrielle

Présentation
Les objectifs à distance focale fixe TECHSPEC® UC Series sont des optiques C‑Mount ultra‑compactes optimisées pour capteurs de petite taille en vision industrielle. Conçus pour des pixels ≤2,2 µm et des formats jusqu'à 1/1.8" (nombre de focales optimisées pour 1/2.5"), ces objectifs offrent une résolution élevée sur le capteur et conviennent aux applications à courtes et longues distances de travail : contrôle, automatisation et imagerie biomédicale.

Caractéristiques clés

• Plage de focales : 4 mm à 35 mm
• Conçus pour pixels ≤2,2 µm ; compatibles avec des capteurs jusqu'à 12 MP (selon la focale)
• Haute résolution (conceptions sélectionnées >200 lp/mm)
• Monture C ; nombreuses focales optimisées pour 1/2.5" et utilisables jusqu'à 1/1.8"
• Réglage de la mise au point et de l'iris avec vis de blocage encastrées ; options de verrouillage disponibles
• Variantes étanches UCw disponibles (IPX7)

Sous-familles / Variantes

• UC Series : Réglage focus et iris par came de blocage — version la plus réglable pour vision industrielle.
• UCi Series : Mécanique simplifiée avec ouverture fixe pour versions instrumentales.
• UCr Series : Optiques collées et bague de mise au point verrouillable pour robustesse et réduction du déplacement de pixel.
• UCw Series : Versions étanches conformes IPX7 pour immersion temporaire.

Applications
Inspection, automatisation d'usine, imagerie biomédicale, imagerie sur capteurs de petit format, systèmes de vision à courtes et longues distances de travail.

Dimensions (exemples)
Focal Length (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Filter Thread
4 | 40 | 40.6 | 30 | 2.8 | M62.0 x 0.75 (adaptateur #33-308 requis)
6 | 36 | 40.9 | 30 | 3.2 | M34.0 x 0.5
8 | 30 | 40.61 | 30 | 5.15 | M34.0 x 0.5
12 | 30 | 35.2 | 30 | 2.7 | M25.5 x 0.5
16 | 30 | 29.13 | 30 | 3.38 | M25.5 x 0.5
25 | 30 | 31.28 | 30 | 4.0 | M25.5 x 0.5
35 | 30 | 52.76 | 30 | 4.58 | M25.5 x 0.5

Produits (exemples)

• 4,00 mm — Format capteur max : 1/2" — Ouverture : f/1.8–f/11 — WD : 0–∞ — Monture : C‑Mount — Réf : 33-300 — Prix : $299.00
• 6,00 mm — Format capteur max : 1/2" — Ouverture : f/1.85–f/11 — WD : 50–∞ — Monture : C‑Mount — Réf : 33-301 — Prix : $299.00
• 8,00 mm — Format capteur max : 1/2" — Ouverture : f/1.8–f/11 — WD : 50–∞ — Monture : C‑Mount — Réf : 33-307 — Prix : $299.00
• 12,00 mm — Format capteur max : 1/1.8" — Ouverture : f/1.8–f/11 — WD : 100–∞ — Monture : C‑Mount — Réf : 33-303 — Prix : $299.00
• 16,00 mm — Format capteur max : 1/1.8" — Ouverture : f/1.8–f/11 — WD : 200–∞ — Monture : C‑Mount — Réf : 33-304 — Prix : $299.00
• 25,00 mm — Format capteur max : 1/1.8" — Ouverture : f/1.85–f/16 — WD : 200–∞ — Monture : C‑Mount — Réf : 33-305 — Prix : $299.00
• 35,00 mm — Format capteur max : 1/1.8" — Ouverture : f/1.85–f/16 — WD : 200–∞ — Monture : C‑Mount — Réf : 33-306 — Prix : $299.00

Spécifications techniques

• Marque : TECHSPEC® (Edmund Optics)
• Série : UC Series
• Focales : 4, 6, 8, 12, 16, 25, 35 mm
• Format capteur recommandé : jusqu'à 1/1.8" (optimisé pour 1/2.5")
• Taille de pixel ciblée : ≤2,2 µm ; compatible avec certains capteurs 1,85 µm et jusqu'à 12 MP
• Résolution : >200 lp/mm pour conceptions sélectionnées
• Monture : C‑Mount
• Mise au point / Iris : ajustables (UC) ; ouverture fixe (UCi) ; vis de blocage encastrées ; options de verrouillage
• Options environnementales : UCr (stabilisé), UCw (étanche IPX7)
