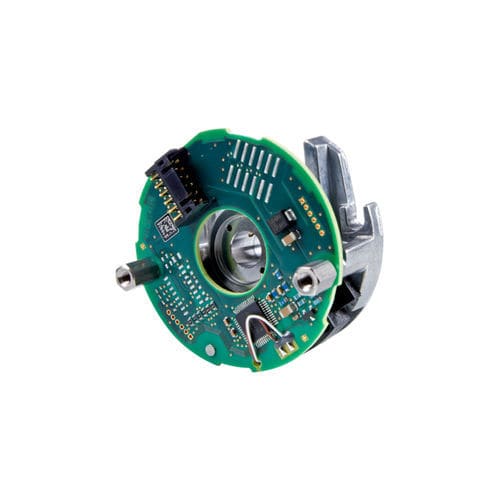

Codeur rotatif incrémental ERO 1200

mécaniqueà axe creux5 Vcc

Codeurs rotatifs incrémentaux sans roulement intégré Tolérance axiale jusqu'à ±0,2 mm Arbre creux traversant Composé d'une unité de balayage et d'un disque gradué Précision de positionnement jusqu'à ±60" Température de fonctionnement max : 100 °C Interfaces : 1 VPP et TTL Diamètre du boîtier ≈ 52 mm Conception robuste Leur arbre creux permet à ces codeurs rotatifs d'être directement couplés à l'arbre d'accouplement. Aucun accouplement supplémentaire du rotor n'est nécessaire. La grande rigidité qui en résulte permet des largeurs de bande plus élevées dans la boucle de contrôle, réduit l'imprécision et simplifie l'installation. Conception modulaire Les codeurs rotatifs de cette série se composent d'une unité de balayage et d'un ensemble disque/moyeu. Comme ces codeurs sont sans frottement, aucun couple de démarrage supplémentaire n'est exercé. Leur précision de positionnement est largement déterminée par le nombre de lignes sélectionné pour le disque gradué lors de la commande. Vitesses d'arbre élevées La conception modulaire sans roulement intégré permet des vitesses mécaniques élevées, jusqu'à 25 000 tr/min. La vitesse d'arbre électriquement admissible résulte de la fréquence de sortie maximale et du nombre de lignes sélectionné pour l'ensemble disque/moyeu. Conception compacte Les capteurs rotatifs de cette série se caractérisent par une robustesse et une fiabilité élevées dans un design compact, avec un diamètre extérieur de 52 mm. Les dimensions réduites et le balayage sans contact rendent cette série de codeurs rotatifs très polyvalente.
