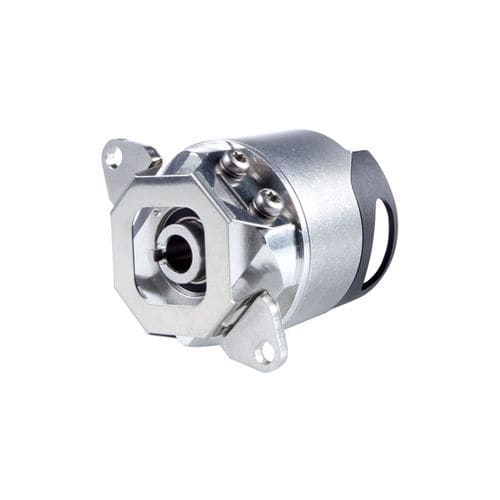

Codeur rotatif absolu ECN 1100

mécaniqueDRIVE-CLiQ5 Vcc

Codeurs rotatifs absolus avec roulement intégré Accouplement statorique pour surface plane Tolérance axiale allant jusqu’à ±0,5 mm Arbre creux borgne Précision de positionnement allant jusqu’à ± 60'' 8 388 608 positions/tour Fonctionnalité multitours jusqu’à 4 096 tours Température maximale de fonctionnement : 115 °C Interfaces : EnDat et DRIVE-CLiQ Accouplement direct sur arbre L'arbre creux permet de coupler directement le codeur rotatif à l'arbre d'accouplement. Aucun accouplement de rotor supplémentaire n'est nécessaire. La rigidité élevée qui en résulte permet d'utiliser des bandes passantes plus élevées dans la boucle de régulation, réduit les imprécisions et simplifie l'installation. Sécurité fonctionnelle Les codeurs rotatifs de cette série sont disponibles avec une sécurité fonctionnelle et une connexion mécanique sécurisée. Une fois intégrés dans une application présentant un niveau de sécurité allant jusqu’à SIL 2, ils minimisent les dysfonctionnements et facilitent le fonctionnement sûr des machines et des systèmes. Accouplement flexible L’accouplement du stator compense le jeu entre le moteur et le codeur rotatif, corrigeant ainsi de manière fiable les imprécisions. Même l’inclinaison et le jeu axial peuvent être compensés. L'accouplement statorique facilite également le montage sur une surface plane. Conception compacte Les codeurs de la série ECN/EQN 1100 allient une grande fiabilité et une robustesse à une conception compacte. Leur faible encombrement les rend idéaux pour les espaces d'installation restreints.
