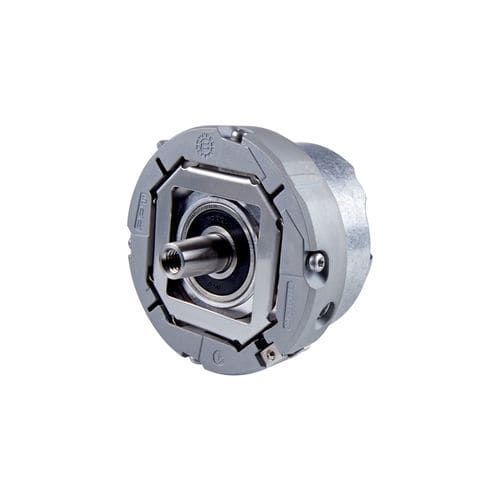

Codeur rotatif incrémental ERN 1300

à voies de commutation24 Vccrobuste

Codeurs rotatifs incrémentaux avec roulement intégré Tolérance axiale élevée pouvant atteindre ±0,5 mm Arbre conique Précision de positionnement très élevée pouvant descendre jusqu'à ±16" Température de fonctionnement maximale : 120 °C Interface : 1 VPP et TTL Conception robuste L'arbre conique permet de coupler directement le codeur rotatif à l'arbre correspondant. Aucun accouplement supplémentaire du rotor n'est nécessaire. La rigidité élevée qui en résulte permet d'atteindre des bandes passantes plus élevées dans la boucle de régulation, réduit les imprécisions et simplifie l'installation. Accouplement flexible L’accouplement du stator compense le jeu entre le moteur et le codeur rotatif, corrigeant ainsi de manière fiable les imprécisions. Même l’inclinaison et le jeu axial peuvent être compensés. L'accouplement statorique facilite également le montage et est compatible avec les modèles ECN/EQN 1300 et ECI/EBI/EQI 1300. Signaux de commutation Outre les signaux de sortie incrémentaux, les codeurs rotatifs de cette série émettent également des signaux de commutation sinusoïdaux ou par blocs pour une commande directe de la commutation. Aucun capteur à effet Hall supplémentaire n’est nécessaire pour la commande du moteur. Une norme éprouvée Les codeurs rotatifs de cette série offrent une grande fiabilité et une technologie perfectionnée dans une conception extrêmement robuste. Depuis des décennies, ils ont fait leurs preuves en grand nombre dans l’industrie et les ascenseurs du monde entier. Positionnement précis Les codeurs rotatifs dotés d’un roulement intégré et d’un accouplement statorique garantissent une précision élevée et constante. Grâce à des composants parfaitement adaptés les uns aux autres, il est possible d’atteindre des précisions du système allant jusqu’à ±16 secondes d’arc.
