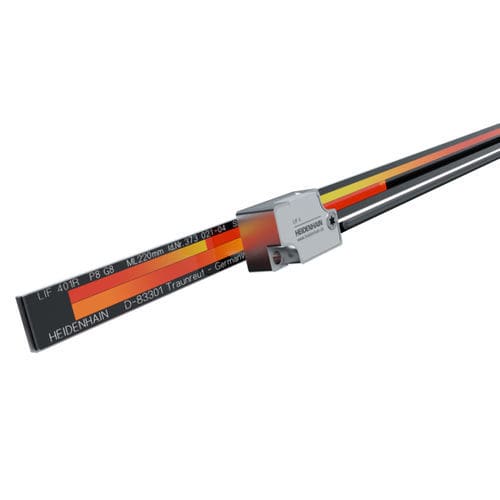

Codeur linéaire incrémental LIF 400

optiqueouvertà sortie numérique

Codeurs linéaires incrémentaux à très haute précision Pour des axes linéaires de haute précision d'une longueur maximale de 1 640 mm Longueurs de mesure supérieures pour le modèle LIF 100 sur demande Pas de mesure très fin (< 2 nm) Résistants à la contamination Versions pour vide poussé disponibles Détection de position via un fin de course et une piste de référence Interfaces : 1 VPP, TTL Montage aisé Les petites périodes de signal exigent généralement des tolérances de montage très serrées pour la distance entre la tête de balayage et l'étalon de mesure. Pour faciliter l'installation, les codeurs linéaires exposés de HEIDENHAIN offrent de larges tolérances de montage avec un impact minimal sur la qualité du signal de sortie. Balayage de haute précision Les codeurs linéaires LIF 400 utilisent un balayage interférentiel sur un réseau de phase. Ils se caractérisent par des pas de mesure très petits associés à une précision extrêmement élevée. Les erreurs liées à la température sont évitées grâce aux faibles propriétés thermiques de la tête de balayage. Qualité de signal élevée et constante Le circuit ASIC HSP 1.0 développé par HEIDENHAIN garantit une qualité de signal de balayage élevée et constante. L’ASIC compense la baisse d’amplitude du signal en augmentant le courant de la LED, préservant ainsi la forme optimale du signal en cas de contamination. Le bruit est également maintenu à un niveau uniformément bas. Polyvalence d’application Grâce à leur large éventail de fonctionnalités, les codeurs LIF 400 sont polyvalents. Leur forte densité d’intégration les rend très légers et compacts. Le montage par collage de la règle de mesure est particulièrement pratique. Référencement rapide La fonctionnalité de retour à l'origine intégrée permet la détection de position et donc un référencement plus rapide du système, ce qui constitue un avantage indéniable pour les axes présentant de longues courses.
