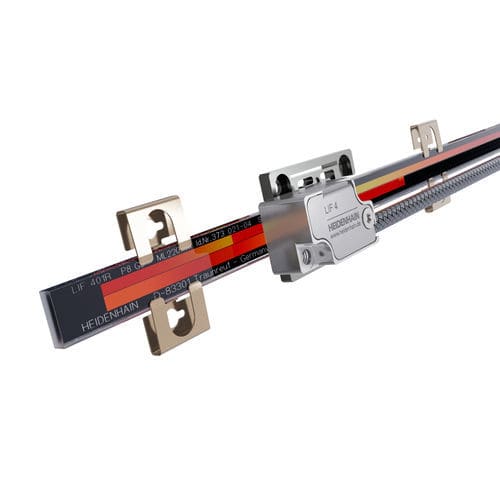

Codeur linéaire incrémental LIF 400 V

optiquenumériquesinusoïdal

Codeur linéaire incrémental pour applications sous vide Pour des axes linéaires de haute précision d'une longueur maximale de 1 640 mm Pas de mesure très fin (< 2 nm) Détection de position via une piste de référence à fin de course Interfaces : 1 VPP, TTL Circuits imprimés, revêtements et adhésifs adaptés au vide pour réduire le dégazage Cavités ventilées pour un pompage plus rapide Stabilité thermique pour des températures de cuisson élevées Matériaux non ferromagnétiques, pour une grande fiabilité du processus Cuits avant conditionnement, pour une propreté maximale Installation facile Les périodes de signal courtes exigent généralement des tolérances très serrées au niveau de l’écart entre la tête de balayage et l’étalon de mesure. Or, les codeurs linéaires exposés de HEIDENHAIN offrent de larges tolérances de montage pour faciliter l’installation. Dans ces larges tolérances, la qualité des signaux de sortie n’est pratiquement pas affectée. Balayage de haute précision Les codeurs linéaires LIF 400 V utilisent la technologie de balayage interférentiel pour lire un réseau de phase. Il en résulte des pas de mesure extrêmement petits et une grande précision. De plus, leur tête de balayage ne s'échauffe pas de manière significative pendant le fonctionnement, ce qui permet d'éviter les erreurs liées à la température. Qualité de signal élevée et constante Le circuit ASIC HSP 1.0 développé par HEIDENHAIN garantit une qualité élevée du signal de balayage. Si l’amplitude du signal diminue, le circuit ASIC augmente le courant de la LED, ce qui permet de conserver la forme idéale du signal malgré la présence d’impuretés, tout en maintenant la composante de bruit à un faible niveau. Référencement rapide Une fonction de retour à l’origine intégrée permet la détection de position et donc un référencement plus rapide du système. Cela constitue un avantage indéniable sur les axes longs. Ces codeurs disposent également d’une fonction de fin de course intégrée,
