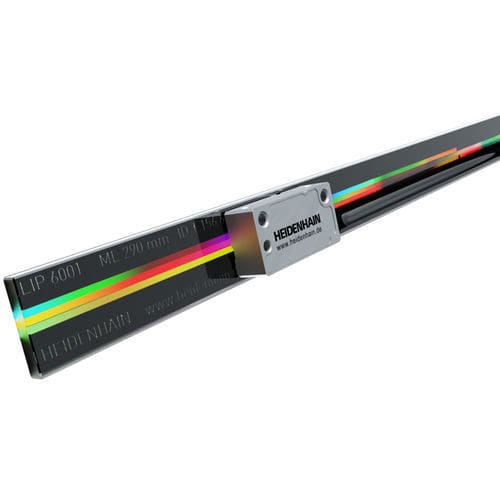

Codeur rotatif incrémental LIP 6000

optiqueouvertà sortie numérique

Codeur linéaire incrémental à très haute précision Pour des axes linéaires de haute précision d'une longueur maximale de 3 040 mm Pas de mesure très fin (< 1 nm) Vitesse élevée et grande stabilité de position Détection de position via un fin de course et une piste de référence Conception compacte pour un encombrement réduit Interfaces : 1 VPP, TTL Balayage de haute précision Les codeurs linéaires à surface exposée LIP utilisent un balayage interférentiel. Leur étalon de mesure est un réseau de phase sur un support de graduation en vitrocéramique. Ces codeurs linéaires se caractérisent par des pas de mesure extrêmement petits et une précision exceptionnelle. Qualité de signal fiable Le circuit intégré ASIC HSP 1.0 développé par HEIDENHAIN garantit une qualité de signal de balayage élevée et constante. L’ASIC compense la baisse d’amplitude du signal en augmentant le courant de la LED, ce qui permet de maintenir une forme de signal optimale en cas de contamination. Le bruit est également maintenu à un niveau uniformément bas. Installation aisée Les petites périodes de signal exigent généralement des tolérances de montage très étroites pour la distance entre la tête de balayage et l’étalon de mesure. Pour faciliter l’installation, les codeurs linéaires exposés de HEIDENHAIN offrent de larges tolérances de montage avec un impact minimal sur la qualité du signal de sortie. Polyvalence d’application Grâce à leur forte densité d’intégration, ces codeurs sont très compacts et légers. Une grande variété d’options de montage permet leur utilisation dans différentes applications. Leur étalon de mesure peut être fixé par collage ou par serrage, et les têtes de balayage peuvent être choisies avec une sortie de câble à gauche ou à droite. Référencement rapide La fonctionnalité de retour à l’origine intégrée permet la détection de position et un référencement plus rapide du système, ce qui constitue un avantage indéniable pour les axes présentant de longues courses.
