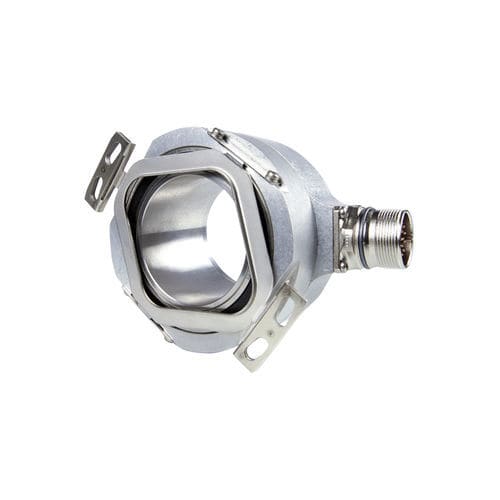

Codeur rotatif absolu ECN 100

à axe creux9 Vcc12 Vcc

Codeurs rotatifs absolus avec roulement intégré Tolérance axiale très élevée pouvant atteindre ±1,5 mm Précision de positionnement très élevée pouvant descendre jusqu’à ±20" 33 554 432 positions/tour Interface : EnDat Positionnement précis Les codeurs rotatifs équipés d’un roulement et d’un accouplement statorique garantissent une précision élevée et constante. Grâce à des composants parfaitement adaptés les uns aux autres, on atteint des précisions du système allant jusqu’à ±20 secondes d’arc. Accouplement direct de l’arbre L’arbre creux du codeur permet de l’accoupler directement à l’arbre correspondant. Aucun accouplement supplémentaire du rotor n’est nécessaire. La rigidité élevée permet d’utiliser des bandes passantes de boucle de régulation plus élevées tout en réduisant considérablement les imprécisions et la complexité de l’installation. Accouplement flexible L’accouplement statorique compense le jeu entre le moteur et le codeur rotatif, corrigeant ainsi les imprécisions. Même un jeu axial et d’inclinaison allant jusqu’à ±1,5 mm peut être compensé de manière fiable. L’accouplement statorique facilite également le montage sur une surface plane. Une norme éprouvée Les codeurs rotatifs de cette série se distinguent par leur grande fiabilité et une technologie perfectionnée dans une conception robuste. Depuis des décennies, ils ont fait leurs preuves partout dans le monde en grand nombre dans les ascenseurs, les machines d’impression et les machines-outils.
