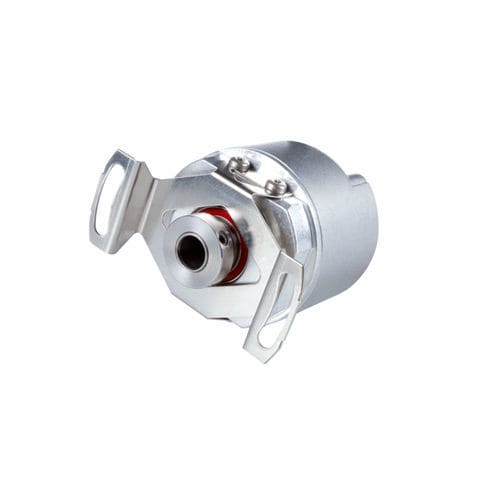

Codeur rotatif incrémental ERN 1000

à axe creux non traversant5 Vcc4.5 Vcc

Codeurs rotatifs incrémentaux avec roulement intégré Tolérance axiale élevée pouvant atteindre ±0,5 mm Arbre creux borgne Précision de positionnement pouvant descendre jusqu'à ±18" Interfaces : 1 VPP, TTL et HTL Diamètre du boîtier ≈ 35 mm Accouplement direct de l'arbre L'arbre creux du codeur permet de l'accoupler directement à l'arbre correspondant. Aucun accouplement de rotor supplémentaire n'est nécessaire. La rigidité élevée permet d'atteindre des bandes passantes de boucle de régulation plus élevées tout en réduisant considérablement les imprécisions et la complexité de l'installation. Positionnement précis Les codeurs rotatifs équipés d'un roulement et d'un accouplement statorique garantissent une précision élevée et constante. Grâce à des composants parfaitement adaptés les uns aux autres, on atteint des précisions du système allant jusqu’à ±18 secondes d’arc. Accouplement flexible L’accouplement statorique compense le jeu entre le moteur et le codeur rotatif, corrigeant ainsi les imprécisions. Même un jeu axial et d’inclinaison allant jusqu’à ±0,5 mm peut être compensé de manière fiable. L’accouplement statorique facilite également le montage sur une surface plane. Conception compacte Les codeurs rotatifs de cette série se caractérisent par une grande robustesse et une grande fiabilité dans une conception compacte avec un diamètre extérieur de seulement 35 mm. Leur faible encombrement les rend idéaux pour les espaces d’installation très restreints.
