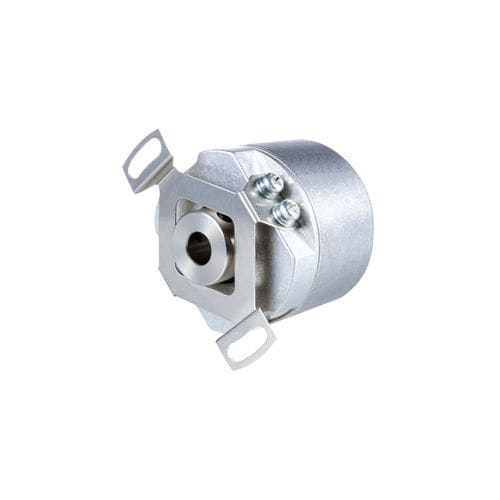

Codeur rotatif incrémental ERN 1023

à voies de commutation5 Vcc4.5 Vcc

Codeur rotatif incrémental avec roulement intégré Tolérance axiale jusqu’à ±0,15 mm Diamètre de l’arbre creux borgne : 6 mm Précision de positionnement jusqu’à ±130" Jusqu’à 8 192 périodes de signal par tour Température maximale de fonctionnement : 90 °C Interface : TTL Accouplement direct de l'arbre L'arbre creux permet d'accoupler directement le codeur rotatif à l'arbre correspondant. Aucun accouplement supplémentaire du rotor n'est nécessaire. La rigidité élevée qui en résulte permet d'atteindre des bandes passantes plus élevées dans la boucle de régulation, réduit les imprécisions et simplifie l'installation. Signaux de commutation par blocs Outre les signaux TTL, les codeurs rotatifs de cette série émettent également des signaux de commutation par blocs U, V et W pour une commande directe de la commutation. Ces codeurs rotatifs peuvent donc être utilisés directement sur la plupart des composants électroniques en aval destinés à la commande de moteurs. Accouplement flexible L’accouplement statorique compense le jeu entre le moteur et le codeur rotatif, corrigeant ainsi de manière fiable les imprécisions. Même l’inclinaison et le jeu axial peuvent être compensés. L’accouplement statorique facilite également le montage sur une surface plane. Conception compacte Les codeurs de cette série se caractérisent par une robustesse et une fiabilité élevées dans une conception compacte, avec un diamètre extérieur de seulement 35 mm. Leur faible encombrement les rend idéaux pour les espaces d’installation restreints.
