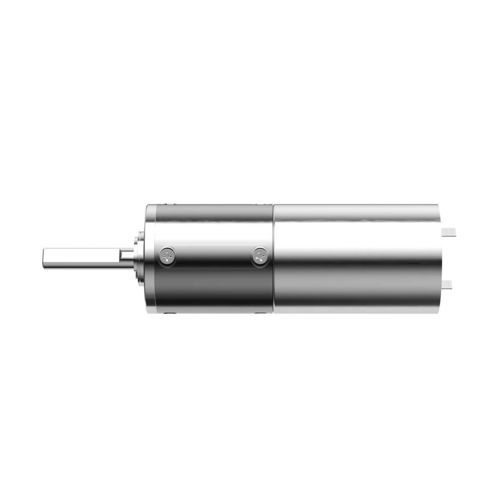

Motoréducteur DC QJS20

planétairecoaxial0,2 - 0,5 Nm

Présentation
Le motoréducteur planétaire 20 mm tout métal QJS (Modèle : QJS20) est une solution compacte de transmission planétaire conçue pour les applications nécessitant une forte densité de couple dans un encombrement de 20 mm de diamètre extérieur. Proposé en configurations 1 à 4 rapports, il offre des plages de couple continu et de couple d’accroche dépendant du nombre d’étages, avec des pignons usinés et un arbre de sortie en acier inoxydable pour une transmission mécanique fiable dans les systèmes robotiques industriels et mobiles.

Caractéristiques principales

• Plateforme compacte de 20 mm de diamètre extérieur
• Options d’étages : 1–4 pour des rapports de réduction adaptés
• Couple d’accroche jusqu’à 6,5 kgf·cm (selon l’étage)
• Engrenages tout métal usinés, boîtier métallique et arbre de sortie inox avec roulements à billes
• Plage de température de fonctionnement : -25°C à +100°C et humidité 20%–85% RH
• Personnalisation disponible (conception & fabrication)

Paramètres
Modèle : QJS20
Étages d’engrenage : 1 | 2 | 3 | 4
Rapports de réduction : 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Longueur d’engrenage (mm) : 20 | 22,8 | 25,6 | 28,1
Couple continu admissible (kgf·cm) : 1 | 1,8 | 2,5 | 3,6
Couple d’accroche admissible (kgf·cm) : 2 | 2,8 | 4 | 6,5
Rendement (%) : 90 | 81 | 73 | 65
Longueur du moteur : dépend du moteur spécifié
Diamètre extérieur : 20 mm
Type de boîte : structure planétaire
Matériau arbre de sortie : acier inoxydable
Type de roulement arbre : roulements à billes
Matériau des engrenages : engrenages métalliques usinés
Matériau du boîtier : métal
Humidité de fonctionnement : 20%–85% RH
Température de fonctionnement : -25°C à +100°C
Personnalisation : conception & fabrication disponibles

Applications
Convient aux robots intelligents, chiens robots, tondeuses robotisées et robots de service extérieurs, matériels intelligents et dispositifs connectés, robots de piscine et de nettoyage, robots humanoïdes et mains dextres, ainsi qu’aux équipements médicaux et de précision nécessitant une réduction compacte et une forte capacité de couple.

Spécifications techniques

• Modèle : QJS20
• Diamètre extérieur : 20 mm
• Type de boîte : structure planétaire tout métal
• Étages disponibles : 1 à 4
• Rapports de réduction : de 4,6 à 1296 selon les étages
• Longueurs d’engrenage (mm) : 20 / 22,8 / 25,6 / 28,1
• Couple continu maxi : 1–3,6 kgf·cm (selon l’étage)
• Couple d’accroche maxi : 2–6,5 kgf·cm (selon l’étage)
• Rendement : 65%–90% (selon l’étage)
• Arbre de sortie : inox avec roulements à billes
• Matériau des engrenages : engrenages métalliques usinés
• Boîtier : métal
• Humidité de fonctionnement : 20%–85% RH
• Température de fonctionnement : -25°C à +100°C
• Personnalisation : conception & fabrication disponibles
