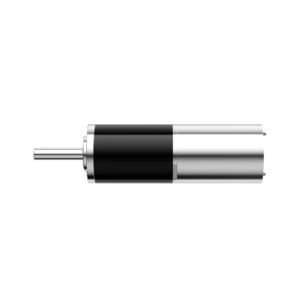

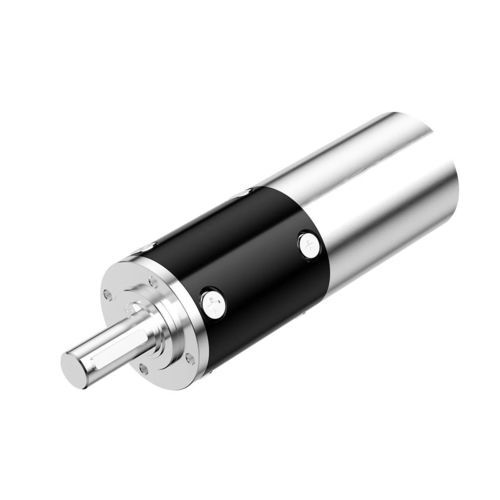

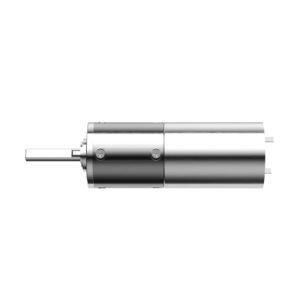

Motoréducteur DC QJS42

planétairecoaxialà arbre plein

Détails du produit
Le moteur réducteur planétaire QJS 42 mm tout-métal est conçu pour des entraînements nécessitant une forte densité de couple, une stabilité structurelle et une transmission fiable. Diamètre extérieur : 42 mm ; couple de pointe jusqu'à 180 kgf·cm ; couple continu jusqu'à 120 kgf·cm.

Principales caractéristiques

• Couple de pointe jusqu'à 180 kgf·cm
• Structure planétaire tout-métal de 42 mm
• Arbre de sortie en acier inoxydable avec palier à billes pour une sortie stable
• Engrenages usinés en métal et boîtier métallique
• Température de fonctionnement : -30°C à +100°C
• Humidité de fonctionnement : 20%–85% HR
• Personnalisation en conception et fabrication disponible

Paramètres techniques
Série modèle : QJS
Diamètre extérieur : 42 mm
Étages d'engrenage : 1 / 2 / 3 / 4
Rapports de réduction : 1 étage : 3.7, 5.2 ; 2 étages : 13.7, 20.35, 27 ; 3 étages : 50, 71, 100, 140 ; 4 étages : 187, 263, 370, 520
Longueur d'engrenage (mm) : 1 étage : 31.6 ; 2 étages : 42.5 ; 3 étages : 53.4 ; 4 étages : 46.3
Couple continu admissible max. (kgf·cm) : 1 étage : 10 ; 2 étages : 50 ; 3 étages : 100 ; 4 étages : 120
Couple d'impulsion admissible max. (kgf·cm) : 1 étage : 15 ; 2 étages : 75 ; 3 étages : 150 ; 4 étages : 180
Rendement (%) : 1 étage : 90 ; 2 étages : 81 ; 3 étages : 73 ; 4 étages : 65
Longueur du moteur : selon le moteur spécifié
Type de boîte : structure planétaire (tout-métal)
Matériau arbre de sortie : acier inoxydable
Paliers arbre de sortie : palier à billes
Matériau des engrenages : engrenages métalliques usinés
Matériau du boîtier : métal
Humidité de fonctionnement : 20%–85% HR
Température de fonctionnement : -30°C–+100°C
SKU : QJS42

Applications types

• Robotique industrielle et articulations
• Actionneurs de précision et systèmes de positionnement
• Actionneurs de vannes et registres
• Machines d'emballage et de manutention
• Équipements d'automatisation nécessitant des entraînements compacts à fort couple
