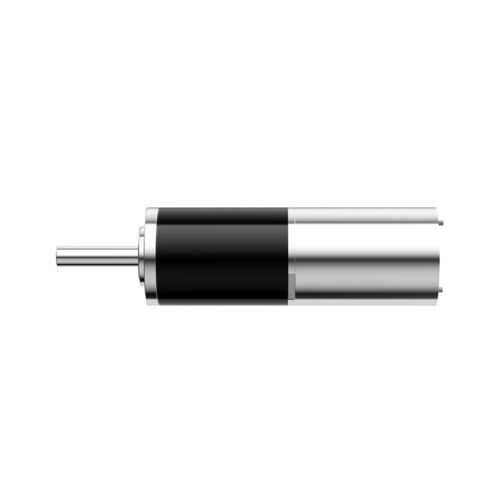

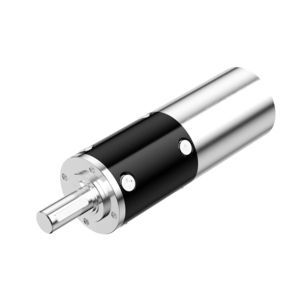

Motoréducteur DC QJS28

planétairecoaxialmono-étagé

Aperçu du produit
Le réducteur-moteur planétaire QJS 28 mm tout métal est conçu pour des systèmes d'entraînement compacts nécessitant une capacité de couple élevée et une robustesse mécanique. Diamètre extérieur 28 mm, couple d'appoint jusqu'à 90 kgf·cm et couple continu maximal jusqu'à 60 kgf·cm selon la configuration.

Caractéristiques principales

• Couple d'appoint jusqu'à 90 kgf·cm
• Diamètre extérieur 28 mm
• Structure planétaire pour une transmission compacte et à fort couple
• Engrenages usinés en métal et boîtier métallique
• Arbre de sortie en acier inoxydable avec paliers à billes
• Disponible en 1 à 4 étages et plusieurs rapports de réduction
• Personnalisation disponible (conception et fabrication)

Paramètres (tableau)
Modèle : QJS 28mm
Étages d'engrenage : 1 | 2 | 3 | 4
Rapports de réduction : 4, 6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Longueur d'engrenage (mm) : 21.3 | 29.8 | 38.3 | 46.3
Couple continu admissible max. (kgf·cm) : 7.5 | 30 | 50 | 60
Couple d'appoint admissible max. (kgf·cm) : 11 | 45 | 75 | 90
Efficacité (%) : 90 | 81 | 73 | 65
Longueur du moteur : dépend du moteur spécifié
Diamètre extérieur : 28 mm
Type de boîte : Structure planétaire
Matériau de l'arbre de sortie : Acier inoxydable
Type de palier arbre de sortie : Paliers à billes
Matériau des roues : Engrenages usinés en métal
Matériau du boîtier : Métal
Humidité de fonctionnement : 20%–85% HR
Température de fonctionnement : -30°C–+100°C
Personnalisation : conception et fabrication sur demande

Caractéristiques / spécifications techniques

• Famille de modèles : QJS
• Diamètre extérieur : 28 mm
• Type de boîte : Structure planétaire
• Matériau des engrenages : Métal usiné
• Matériau du boîtier : Métal
• Arbre de sortie : Acier inoxydable avec paliers à billes
• Étages disponibles : 1, 2, 3, 4
• Rapports disponibles : 4, 6, 16, 24, 36, 64, 96, 144, 216, 256, 384, 576, 864, 1296
• Longueurs d'engrenage (mm) : 21.3 / 29.8 / 38.3 / 46.3 (selon l'étage)
• Couple continu max. : jusqu'à 60 kgf·cm (selon configuration)
• Couple d'appoint max. : jusqu'à 90 kgf·cm (selon configuration)
• Plage d'efficacité : 65%–90% selon l'étage
• Longueur du moteur : dépend du moteur spécifié
• Humidité de fonctionnement : 20%–85% HR
• Température de fonctionnement : -30°C à +100°C
• Personnalisation : conception et fabrication sur demande
