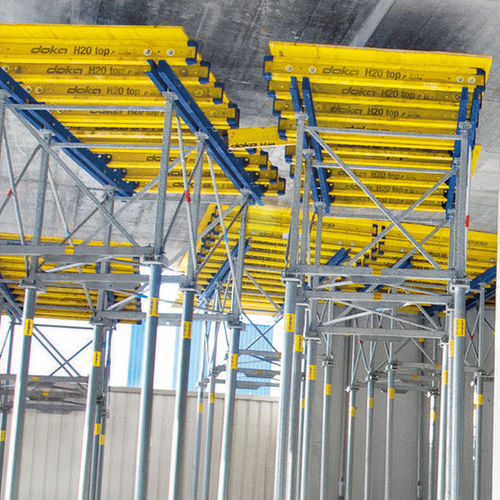

Table de coffrage modulaire Dokamatic-Tisch

de dallesde poutreen acier

Présentation
La table Dokamatic est une table de coffrage modulaire conçue pour le coffrage rapide de grandes surfaces de dalles. Le système est optimisé pour des cycles de coffrage courts et une adaptation flexible aux contraintes géométriques et structurelles. La translation horizontale peut être effectuée par un opérateur avec le DoKart plus et la translation verticale par le système de levage TLS, réduisant l'utilisation de la grue et les heures de main-d'œuvre.

Principaux avantages

• Gain de temps et de main-d'œuvre — unités de table complètes déplaçables sans grue, réduisant les temps de montage et les coûts de personnel.
• Adaptation rapide au tracé, à la hauteur et à l’épaisseur de dalle — poutres d’insertion pour intégrer les zones de remplissage ; têtes orientables pour différentes épaisseurs ; possibilité d’étaiement par étais, cadres de table ou tours porteuses.
• Sécurité élevée en rive de dalle — passerelles intégrables et garde-corps repliables permettant le travail sécurisé et la translation sous dalle déjà coulée.
• Logistique optimisée — unités compactes empilables réduisant le volume de transport.

Détails du système

• Disponible en quatre formats standards louables (logique en grille) : 4,00 m x 2,00 m ; 4,00 m x 2,50 m ; 5,00 m x 2,00 m ; 5,00 m x 2,50 m.
• Ossature de table prémontée prête à recevoir la peau coffrante choisie.
• Poutres d’insertion pour intégrer les zones de remplissage, insérables selon les besoins ; zones et tables peuvent être déplacées ensemble.

Tête orientable Dokamatic 40

• Blocage rigide de l’étai augmentant la capacité portante d’environ 10 kN.
• L’étai peut être pivoté et verrouillé en une position de travail et deux positions d’arrêt pour un travail rapide et sûr.
• La tête orientable est facilement repositionnable sur la poutrelle primaire en acier pour une adaptation optimale à la structure.
• Grande capacité : prise en charge d’épaisseurs de dalle jusqu’à 84 cm tout en conservant un faible poids propre (~55 kg/m²).

Adaptation et mise en œuvre

• Connecteur d’étai rapide pour fixation, changement ou retrait rapides des étais par quelques manipulations et légers coups de marteau.
• Le mécanisme de basculement de la tête orientable est simple à utiliser ; les étais peuvent être bloqués à des angles (ex. 75° ou 90°) pour franchir parapets et garde-corps.
• Plage d’utilisation : hauteurs de dalle jusqu’à environ 7,00 m ; extension possible de +1,50 m avec le cadre de table Dokamatic ; au-delà, combinaison avec tours porteuses (ex. Staxo 40 / Staxo 100).

Sécurité en rive de dalle

• Passerelle fixée directement sur la table Dokamatic pour une sécurité maximale du poste de travail.
• Garde-corps repliables permettant la translation sous dalles coulées et le déplacement conjoint de la passerelle et de la table.
• Largeurs de passerelle sûres jusqu’à 1,50 m.

Adaptation intégrée en rive

• Coffrage rapide des poutres de retombée avec l’éclisse de poutre Dokamatic, permettant de translater la panne et la table en une seule pièce.
• L’éclisse permet des retombées jusqu’à 60 cm en pas de 5 cm.

Composants et finition

• Utilisation de panneaux de coffrage Doka, poutres H20 top et étais Eurex top pour une longue durée d’usage et des coûts de finition réduits.
• La liaison rigide avec la superstructure augmente la capacité des étais Eurex top d’environ 10 kN (ex. Eurex 20 top : 20 kN → 30 kN ; Eurex 30 top : 30 kN → 40 kN).

Caractéristiques techniques

• Nom / modèle : Table Dokamatic
• Formats standards : 4,00 m x 2,00 m ; 4,00 m x 2,50 m ; 5,00 m x 2,00 m ; 5,00 m x 2,50 m
• Épaisseur de dalle supportée : jusqu’à 84 cm (configuration tête 40)
• Poids propre indicatif : ≈ 55 kg/m²
• Augmentation de capacité par blocage rigide : ≈ +10 kN
• Capacités des étais Eurex top liées : Eurex 20 top : 20 kN → 30 kN ; Eurex 30 top : 30 kN → 40 kN
• Retombée maximale avec éclisse : jusqu’à 60 cm (pas 5 cm)
• Largeur de passerelle : jusqu’à 1,50 m
• Extension de hauteur avec cadre : +1,50 m (jusqu’à ≈ 7,00 m avant combinaison avec tours)
• Dispositifs de translation : DoKart plus (horizontal), TLS (vertical)
