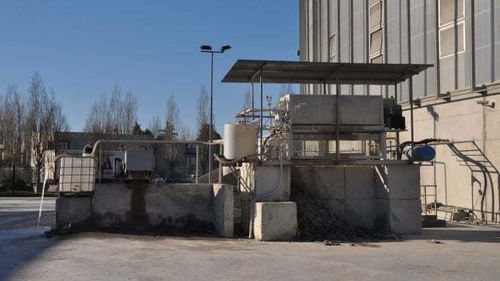

Filtre-presse à poutre haute TIGER

à poutre latéraleà cadreà membrane

Présentation
Les filtres-presses TIGER sont des équipements industriels de séparation solide/fluide et de déshydratation présentant une conception hybride combinant éléments de filtres-presses à poutre supérieure et à poutres latérales. Le principe intègre deux poutres hautes, une de chaque côté de la presse, au-dessus d’un empilement de plateaux filtrants verticaux.

Fonctionnement
Les filtres-presses Diefenbach TIGER utilisent des plateaux filtrants verticaux à renfoncement comprimés par un vérin hydraulique pour former une série de chambres. La boue d’alimentation est pompée dans les chambres ; le liquide traverse les toiles filtrantes fixées aux plateaux tandis que les solides sont retenus sur les toiles. À la fin du cycle, l’ouverture des plateaux permet le déchargement de gâteaux solides sans écoulement résiduel.

Pourquoi choisir les filtres-presses TIGER
La série TIGER a été conçue pour regrouper les avantages des filtres à poutre supérieure et à poutres latérales dans un encombrement réduit. Initialement développés pour la déshydratation des boues de béton, ces filtres-presses conviennent à de nombreuses applications de déshydratation. Les composants structuraux principaux sont en acier au carbone ; la configuration finale est définie après tests matériels et essais pilotes en laboratoire Diefenbach. Options disponibles : alimentation bidirectionnelle, soufflage central, étape de séchage du gâteau, lavage automatique des toiles, solutions d’automatisation avancée.

Caractéristiques et avantages

• Conception hybride combinant avantages poutre supérieure et poutres latérales pour un encombrement optimisé et un meilleur accès.
• Système de lavage rapide automatisé par le haut, configurable selon les intervalles de cycle spécifiques à l’application.
• Étape de secouage des plateaux pour éliminer les résidus sur les toiles après déchargement des gâteaux.
• Alimentation bidirectionnelle pour améliorer le remplissage des chambres et assurer une formation homogène des gâteaux.
• Soufflage central et étapes de séchage des gâteaux pour augmenter la sécheresse des gâteaux et réduire l’humidité résiduelle.
• Trappes de type bomb-bay sous le paquet de plateaux pour capter et canaliser l’eau de lavage hors de la presse.
• Paquets d’automatisation et supervision à distance disponibles.
• Conception facilitant la maintenance avec meilleur accès aux plateaux et aux toiles depuis le dessus et les côtés.

Notes supplémentaires

• Conçu à l’origine pour la déshydratation des boues de béton, mais applicable à divers secteurs (eaux usées, chimie, mines, recyclage, granulats, agroalimentaire).
• Construction avec composants principaux en acier au carbone ; configuration finale définie après essais en laboratoire et pilotes sur la matière d’alimentation.
• Prise en charge de systèmes de lavage et de secouage avancés au sein d’un encombrement machine compact pour optimiser les performances de cycle.

Caractéristiques / Spécifications techniques

• Type : filtre-presse hybride TIGER (deux poutres hautes, une de chaque côté du paquet de plateaux).
• Configuration des plateaux : plateaux verticaux à renfoncement formant des chambres lors de la compression.
• Actionnement : vérin hydraulique pour la compression du paquet de plateaux.
• Alimentation : capacité d’alimentation bidirectionnelle (alimentation par les deux extrémités).
• Options de séchage : soufflage central et étapes de séchage des gâteaux disponibles pour améliorer la teneur en humidité des gâteaux.
• Lavage et nettoyage : système de lavage automatisé rapide par le haut et lavage automatique des toiles disponibles.
• Élimination des résidus : système de secouage des plateaux pour faciliter le nettoyage des toiles et l’élimination des résidus.
• Déchargement : déchargement des gâteaux solide sans écoulement résiduel à l’ouverture des plateaux.
• Matériaux : construction principale en acier au carbone ; sélection des matériaux basée sur les essais d’application.
• Maintenabilité : accès amélioré aux plateaux et toiles depuis le dessus et les côtés pour simplifier la maintenance.
• Personnalisation : options d’automatisation et de surveillance à distance ; types de plateaux disponibles : chambrés et à membrane selon l’application.
