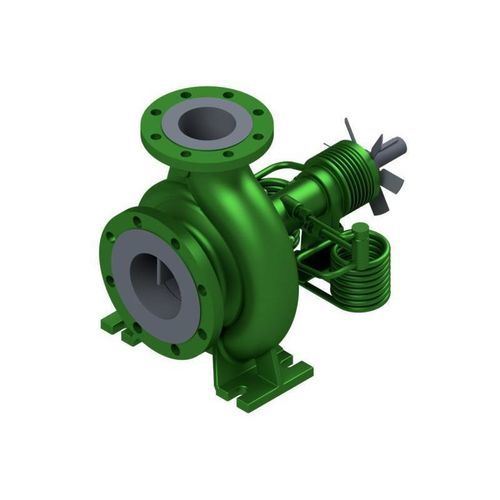

Pompe centrifuge à volute NKX

à huile diathermiqueauto-amorçantestationnaire

Description du produit
La Type NKX est une pompe normalisée à étage unique conforme à la norme EN 733, conçue pour des applications avec huile thermique. Les tailles dérogeant au catalogue peuvent être adaptées aux exigences de l'exploitant et étagées pour atteindre un rendement optimal.

Caractéristiques de conception
Cette pompe est une pompe à volute monopasse à étage unique en construction légère, avec un orifice d'aspiration axial et un orifice de refoulement centré, orienté verticalement vers le haut. L'équilibrage de l'effort axial s'effectue par des perçages de décharge.

Roulements et étanchéité
L'arbre de la pompe est porté côté roue par un palier fritté SiC et côté entraînement par un roulement à rouleaux lubrifié à la graisse. Le système breveté de refroidissement et de désaération assure une ventilation continue de l'espace de la garniture mécanique ; aucune intervention externe n'est nécessaire. La pompe est auto‑aspirante.

Limites d'exploitation
Le refroidissement supplémentaire permet un fonctionnement jusqu'à 3500 min−1. La température du roulement ne dépasse jamais 100 °C, même en conditions de charge extrêmes.

Applications

• Pétrole & Gaz
• Chimie
• Pétrochimie
• Offshore
• Construction navale / Marine
• Systèmes de ravitaillement & Aviation
• Systèmes de chauffage industriels / transfert de chaleur
• Parcs de stockage / terminaux
• Énergies renouvelables / technologie environnementale

Caractéristiques / Spécifications

• Q max : 500 m³/h [2200 g.p.m.]**
• H max : 140 m [460 ft]**
• Pression de service : 10 bar [145 psi]*
• Température : 350 °C [660 °F]*
• Vitesse max. : 3500 min−1
• Étanchéité : garniture mécanique
• Implantation : horizontale
• Auto‑amorçante : oui
• Palier : roulement (côté entraînement), palier lisse SiC (côté roue)
• Lubrification : graisse
• Matériaux : fonte à graphite sphéroïdal
• Normes : DIN EN 733, ISO 5199
• Protection Ex : Catégorie 2 / Zone 1
• Remarques : * pressions et températures supérieures sur demande ; ** selon la taille et la vitesse
