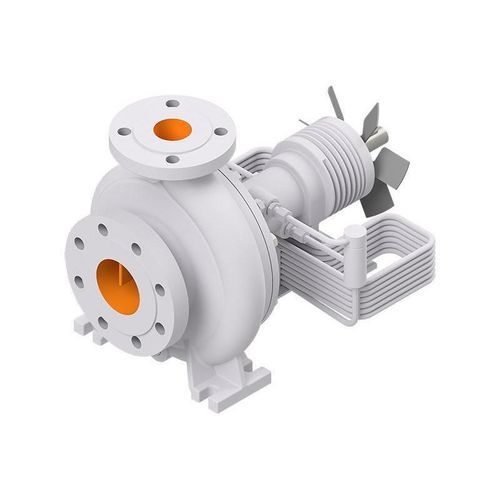

Pompe centrifuge à volute NHX

pour eaux chaudesà eauauto-amorçante

Description
Le type NHX a été conçu pour une utilisation dans des installations d'eau chaude de taille moyenne et grande. Il s'agit d'une pompe à volute monopelle monophasée avec un orifice d'aspiration axial et un orifice de refoulement central orienté verticalement vers le haut. La conception de la pompe de circulation pour eau chaude DICKOW repose sur une longue expérience dans ce domaine et assure une exploitation fiable.

Système de refroidissement et de dégazage
Le système de refroidissement et de dégazage breveté par DICKOW maintient des températures modérées au niveau des paliers lisses et garantit un film liquide stable dans l'espace de la garniture mécanique.

Exploitation et maintenance
La pompe est auto-amorçante et ne nécessite aucun refroidissement externe par air ou eau. Aucune intervention externe à forte main-d'œuvre n'est nécessaire. Les températures élevées des roulements sont évitées même en conditions de charge extrêmes. Coûts de cycle de vie les plus bas grâce à une hydraulique efficace et un faible entretien.

Applications

• Industrie chimique
• Pétrochimie
• Offshore
• Construction navale / Marine
• Installations de chauffage industrielles / Fluides caloporteurs
• Énergies renouvelables / Génie de l'environnement

Documentation
Brochure (allemand & anglais) ainsi que coupe (allemand & anglais) disponibles.

Courbes caractéristiques
Courbes caractéristiques pour différentes vitesses disponibles (notamment 1450, 1750, 2900, 3500 min−1).

Caractéristiques / Spécifications

• Type : NHX (pompe à volute monopelle monophasée avec garniture mécanique pour applications eau chaude)
• Q max : 1400 m³/h (6160 g.p.m.)**
• H max : 220 m (722 ft)**
• Pression de service : 40 bar (580 psi)*
• Température : 220° C (428° F)*
• Vitesse max. : 3500 min−1
• Étanchéité : garniture mécanique
• Montage : horizontal
• Auto-amorçante : oui
• Roulements : roulements à rouleaux, paliers lisses
• Lubrification : graisse
• Matériaux : fonte nodulaire / fonte d'acier
• Normes : DIN EN ISO 2858, ISO 5199
• Protection Ex : Catégorie 2 / Zone 1
• * pressions et températures supérieures sur demande
• ** dépendant de la taille et de la vitesse
