Unité de vissage télécommandée MULTI

automatiséecontrôlable par PCmodulaire

Présentation
La solution MULTI est un système modulaire de vissage multibroche conçu pour des postes compacts et des montages machine. Il prend en charge le contrôle à distance et la traçabilité via la plateforme CONNECT et accepte de 1 à 40 broches (synchronisées ou indépendantes).

Conçu pour

• Postes d'assemblage compacts et intégration machine
• Tâches de vissage multi-points à haute densité
• Contrôle centralisé des processus et traçabilité

Principaux avantages

• Réduire l'encombrement de la station et la complexité du câblage
• Assurer la continuité de production grâce au redémarrage rapide et au hot-swap
• Gérer centralement les ressources et les résultats via CONNECT

Caractéristiques principales

• Architecture modulaire : évolutive de 1 à 40 broches
• Encombrement compact : exemple 0,2 m² ; moins de 1 m pour une configuration 4x10
• Redémarrage rapide : redémarrage d'une unité de station en environ 30 s
• Changement d'outil à chaud : M-Drive permet ~6 s
• Gestion des câbles optimisée pour installation et maintenance
• Contrôle à distance et intégration CONNECT pour la gestion des ressources et de la traçabilité

Composants du système (aperçu)

• M-PowerBox : boîtier d'alimentation compact, entrée unique 380–480 V / 3~ ; chaînage jusqu'à 4 boîtiers pour synchroniser jusqu'à 4x10 outils
• M-ModuRack : distribution centralisée d'alimentation, communication et sécurité pour réduire le câblage
• M-SafetyBox : gestion sécurité et connectivité CONNECT ; sortie 24 VDC, Ethernet, eStop Cat.3 PL e, Quick Stop, support fieldbus (ex. ProfiSafe)

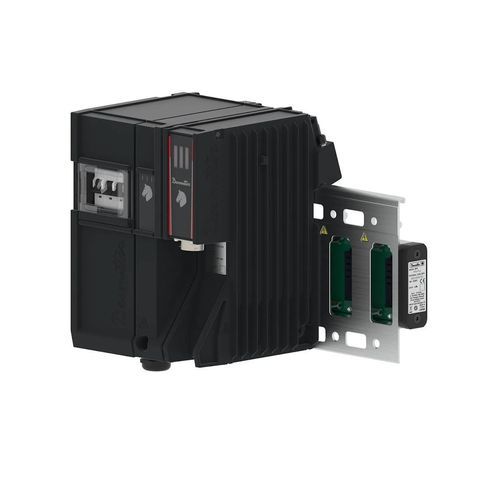

• M-Drive : gère les broches fixturées Desoutter EFM ; refroidissement sans ventilateur, accès frontal câble, une vis pour maintenance, hot-swap ~6 s
• Broches EFM : broches fixturées 1–2000 Nm offrant précision et répétabilité

Traçabilité & qualité
MULTI utilise CONNECT pour la capture des résultats en direct (couple, angle, courbe), le transfert/stockage des résultats et les processus d'action NOK automatisés. Stratégies prises en charge : couple, angle, analyse de courbe, détection d'assise et point de rendement pour assemblages complexes.

Cas d'usage & adaptabilité

• Cellules cobot compactes et postes montés sur machine
• Assemblages roue/entraînement et autres applications de vissage haute densité
• Installations évolutives nécessitant sécurité intégrée et contrôle centralisé

Caractéristiques techniques

• Modèle : MULTI
• Nombre de broches : 1 à 40 (modulaire)
• Empreinte exemple : ~0,2 m² (4x10 < 1 m)
• Temps de redémarrage : ~30 s (unité station)
• M-PowerBox : 380–480 V / 3~ ; chaînage jusqu'à 4 boîtiers
• M-SafetyBox : sortie 24 VDC, Ethernet, eStop Cat.3 PL e, Quick Stop, sécurité via fieldbus
• M-Drive : refroidissement sans ventilateur, accès frontal câble, hot-swap ~6 s
• Broches EFM : plage couple 1–2000 Nm
• Plateforme : CONNECT pour gestion d'actifs, traçabilité et UI maintenance
