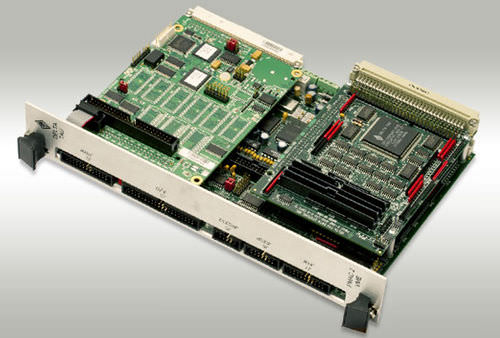

Carte de contrôle de mouvement 8 axes PMAC2 VME

électroniquePIDpour VME

Le PMAC2 VME fournit le contrôle de mouvement de pointe de jusqu'à 8 haches pour une grande variété d'applications, y compris des machines-outils, la robotique, la fabrication de semi-conducteur, l'équipement de conditionnement, et l'automation polyvalente. Il utilise les derniers développements dans l'électronique, le logiciel, et la théorie de contrôle moderne pour apporter des capacités de contrôle de mouvement à un nouveau niveau entier. Le PMAC2 VME est conçu comme carte d'extension d'autobus, mais est capable de l'opération autonome. C'est VME autobus-compatible, utilisant deux fentes, possédant quatre ou huit canaux d'interface de machine. CARACTÉRISTIQUES DU MATÉRIEL 40 unité centrale de traitement de mégahertz DSP56002 128K X 24 zéro-attente-états SRAM soutenu par l'éclair mémoire 8 instantanée de 512K X pour le support et les progiciels d'utilisateur La dernière version libérée de progiciels RS-232 et 422 interface série, interface de bus de VME circuits d'interface d'axe de 4 canaux, chacun comprenant : 3 ensembles de signal de commande de sortie, configurables en tant que l'un ou l'autre : 1) 2 trains de données de données périodiques à DACs externe, à 1 impulsion-et-direction, ou 2) 3 paires du dessus-et-fond de PWM (A, B, C) différentiel 3-channel/entrée assymétrique d'encodeur 9 drapeaux d'entrée, 2 drapeaux de sortie Interface à 2 CDA périodiques externes, 8 à 18 bits circuits supplémentaires d'interface de 2 canaux, chacun comprenant : 1) 2-channel (A, B) différentiel/entrée assymétrique d'encodeur 2) 1 signal de commande de sortie a placé, configurable comme paires d'impulsion-et-direction ou de dessus-et-fond de PWM L'affichage, MACRO, muxed l'entrée-sortie, ports directs d'interface d'entrée-sortie Port d'expansion protégée Cristal d'horloge avec +/--100 exactitude de page par minute Algorithmes servo de PID/notch/feedforward garantie d'une année de date d'expédition
