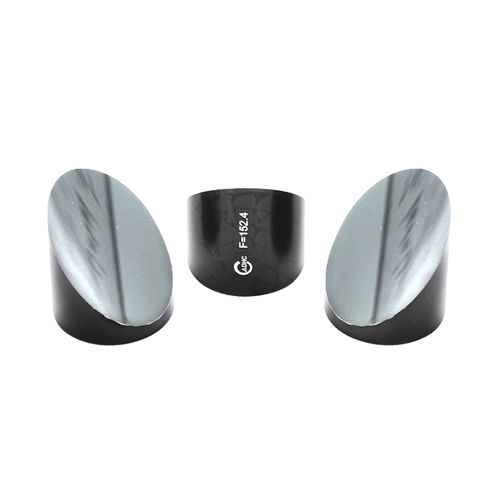

Miroir parabolique GCC-501 series

ronden aluminiumen or

Les miroirs paraboliques hors axe focalisent de manière achromatique un faisceau collimaté ou collimatent une source divergente, et leur conception sur l'axe off sépare le point focal du reste du trajet du faisceau. Les miroirs sont fabriqués à partir de substrats en aluminium. La surface parabolique est recouverte d'un revêtement d'or protégé qui fournit une reflectance moyenne de >95% de 650nm à 20µm. La partie inférieure de chaque miroir comporte trois trous de montage M4 pour une installation et un fixage faciles. Guide de sélection Lors de l'utilisation d'une source lumineuse ponctuelle de collimation par miroir parabolique hors axe, selon le diamètre du faisceau de sortie requis pour sélectionner le miroir approprié, en utilisant l'Angle de divergence de la lumière incidente et la distance focale effective de réflexion du miroir parabolique pour calculer le diamètre du faisceau. Calculé par l'approximation du petit angle, le diamètre du faisceau, la formule est la suivante : Diamètre du faisceau = sin(θ) x REFL Si le faisceau de sortie provient d'une fibre optique de collimation, la formule est la suivante : Diamètre du faisceau = 2 x NA(fibre) x REFL
