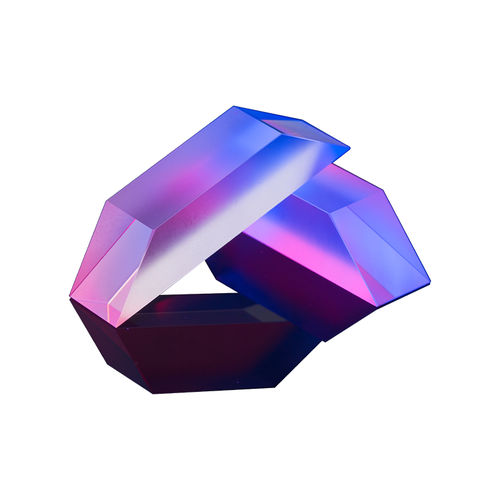

Prisme de Dove GCL-0306 series

en verre BK7

Ce type de prisme est la moitié d'un prisme à angle droit commun dont l'angle droit est tronqué parallèlement à la face de l'hypoténuse. Il pénètre dans l'une des faces de la pente, subit une réflexion interne totale (TIR) sur cette face et émerge de l'autre face de la pente parallèlement à sa direction d'incidence. En raison d'une réflexion sur la face de l'hypoténuse, l'image est retournée et inversée, mais pas transposée latéralement. La lumière émergente se poursuit dans la direction incidente. La propriété la plus intéressante du prisme de Dove est que, si le prisme est tourné d'un angle autour de l'axe incident, l'image tourne du double de cet angle. Il s'agit donc d'un rotateur de faisceau largement utilisé dans les instruments optiques. Un prisme de Dove doit être utilisé en lumière parallèle ou en faisceau collimaté. Le prisme de Dove est un rotateur d'image. En fonction de l'angle de rotation du prisme et de la surface d'incidence de la lumière, le prisme de Dove peut faire pivoter, inverser ou rétroréfléchir les images. Rotation, inversion ou rétroréflexion d'une image Matériau：H-K9L Revêtements : Les surfaces d'entrée et de sortie sont recouvertes d'un revêtement MgF2 1/4 d'onde à 550nm
