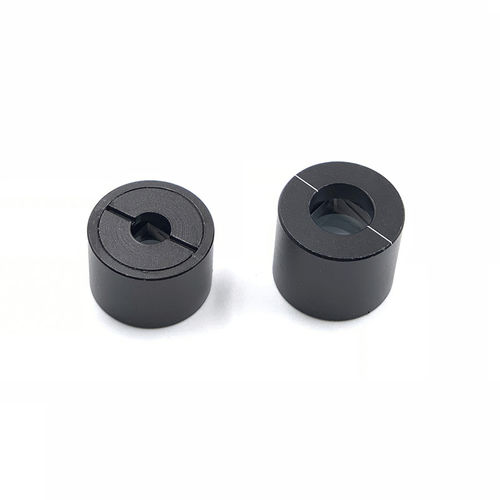

Prisme polarisant GCL-0711 series

de Wollastonséparateur de faisceaux

Un prisme de Wollaston est un dispositif optique qui manipule la lumière polarisée. Il sépare la lumière polarisée aléatoirement ou non polarisée en deux faisceaux sortants orthogonaux à polarisation linéaire. Le prisme de Wollaston se compose de deux prismes orthogonaux en calcite, cimentés ensemble à leur base en deux prismes triangulaires droits avec des axes optiques perpendiculaires. Le prisme de Wollaston est couramment utilisé comme séparateur de faisceau polarisant. La déviation des deux faisceaux transmis est presque symétrique par rapport à la direction du faisceau incident. La polarisation des faisceaux de sortie est parallèle et perpendiculaire au plan dans lequel se trouvent les faisceaux d'entrée et de sortie. Le prisme de Wollaston est monté dans un boîtier anodisé. Une ligne de marquage blanche est gravée sur la face de sortie du boîtier du prisme de Wollaston installé. La lumière entre par l'extrémité munie de l'anneau de retenue et, après avoir traversé le prisme de Wollaston, elle se divise en deux faisceaux (lumière o et lumière e avec des directions de vibration mutuellement perpendiculaires). Un prisme de Wollaston est un dispositif optique qui manipule la lumière polarisée. Il sépare la lumière aléatoirement polarisée ou non polarisée en deux faisceaux sortants orthogonaux à polarisation linéaire.
