Banc d'essai de pression TEHCM

températuredynamométriquede vitesse

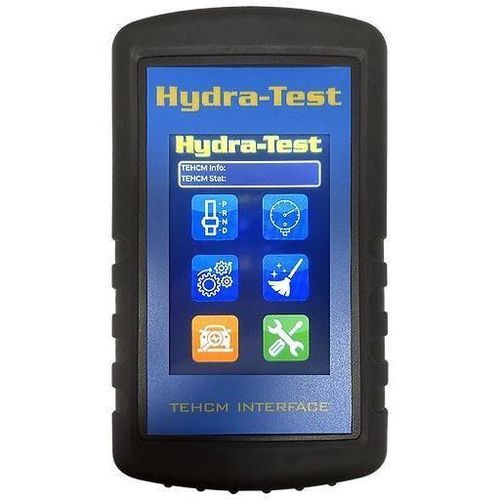

Présentation L'HT-TEHCM de Hydra-Test est une interface de transmission TEHCM portable destinée aux contrôles en banc, aux essais de corps de valve et aux essais sur banc dynamométrique. Elle permet de vérifier le fonctionnement mécanique, les retours capteurs et le contrôle de passage de rapports, et s'intègre aux contrôleurs de dynamomètre ou de VBT existants via sorties analogiques. L'interface tactile et l'architecture firmware évolutive facilitent la configuration et les mises à jour.

Unités TEHCM compatibles

• Famille GM 6L (supportée)
• Famille GM 6T (support prévue)
• Famille Chrysler 8HP (en développement)

Fonctions principales

• Alimenter et vérifier en banc les modules TEHCM pour identifier les défauts électriques.
• Réaliser des tests de passage en mode corps de valve sur une machine VBT : enchaînement des rapports, variation de la pression d'huile, activation/désactivation du TCC.
• Effectuer des tests de passage complets sur un dynamomètre : séquencement des rapports, contrôle de la pression d'huile et du TCC.
• Surveiller les capteurs internes et signaux (capteur de plage, température, capteurs de vitesse, contacteurs de pression).
• Lire, afficher et effacer les DTC actifs ou mémorisés.
• Flasher des TEHCM vierges avec des calibrations de test dyno et réinitialiser des unités en état re-green.
• S'interfacer avec des sorties analogiques sur contrôleurs VBT ou dynamomètre pour permettre un séquencement externe.

Spécifications techniques

• Modèle : HT-TEHCM
• Marque : Hydra-Test
• Alimentation : 12 V DC
• Interface portable avec écran tactile.
• Conçu pour les tests en banc, les essais de corps de valve et les essais sur dynamomètre des transmissions TEHCM.
• Permet la vérification mécanique, la lecture des capteurs et le contrôle de passage via le TEHCM.
• Capacité de flashage et réinitialisation (re-green) des unités TEHCM.
• Interface de sortie analogique pour intégration avec les contrôleurs VBT/dyno existants.
• Matériel et câblage externes minimaux requis.
