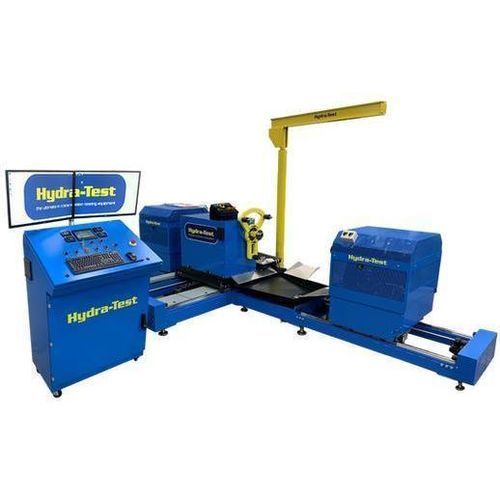

Dynamomètre rotatif HT-DCC Deluxe

pour moteurpour mesure de charge

Présentation
Le système de dynamomètre de transmission Hydra-Test est une solution modulaire et évolutive pour l'essai et l'acquisition de données sur transmissions. Il intègre le contrôleur HTC-S et le logiciel HT-DCC Deluxe pour piloter le banc, collecter les données et gérer les séquences de test.

Résumé du produit
Le Hydra-Dyno HD 400 se configure pour des unités traction avant, traction arrière ou transmission intégrale, ainsi que pour des transmissions plus grandes on/off-highway et des essais de flotte en grand volume. La plateforme permet d'augmenter progressivement la puissance moteur et la capacité des unités de charge selon les besoins d'essai.

Caractéristiques clés

• Contrôleur HTC-S pour DAQ, contrôle du dynamomètre et de la transmission.
• Interface HT-DCC Deluxe avec collecte de données avancée et options d'analyse.
• Architecture évolutive pour applications FWD, RWD ou AWD et unités on/off-highway plus importantes.
• Montage direct avec adaptateurs mécaniques Axi-line ; câbles adaptateurs pour harnais Axi-line et Zoom.
• Contrôles moteurs et unités de charge éprouvés avec développement continu du contrôleur et du logiciel.
• Mises à jour logicielles gratuites pendant 1 an à compter de l'expédition.

Configurations disponibles / Options de charge et d'entraînement

• Capacité d'entraînement configurable de 40 à 100 HP (modèle de base 40 HP ; ≈30 kW).
• Options de tension : 208 / 240 / 480 VAC.
• Unités de charge à frein électrique variable disponibles pour transmissions RWD, FWD ou AWD ; capacité de charge évolutive (base 500 lb-ft).

Compatibilité
Les adaptateurs mécaniques respectent les dimensions Axi-line : les plaques maîtresses, bobines et entretoises Axi-line existantes s'adaptent directement aux fixations de base du Hydra-Dyno, facilitant l'intégration aux dispositifs d'essai en place.

Remarques sur le modèle et la configuration de base
Configuration de base : moteur 40 HP avec unités de charge 500 lb-ft. Le système est conçu pour permettre une montée en puissance simple vers des combinaisons moteur/charge supérieures selon l'étendue des essais.

Caractéristiques / Spécifications techniques

• Contrôleur : HTC-S (DAQ, contrôle du dynamo et de la transmission)
• Logiciel de contrôle : HT-DCC Deluxe (version améliorée)
• Moteur de base : 40 HP (~30 kW)
• Capacité de charge de base : unités 500 lb-ft (évolutives)
• Options de tension : 208 / 240 / 480 VAC
• Plage de capacité d'entraînement : 40–100 HP (configurable)
• Type de charge : unités de frein électrique variable (convient RWD, FWD, AWD)
• Compatibilité mécanique : montage direct avec adaptateurs Axi-line ; câbles adaptateurs pour harnais Axi-line et Zoom
• Mises à jour logicielles : mises à jour gratuites pendant 1 an après expédition
