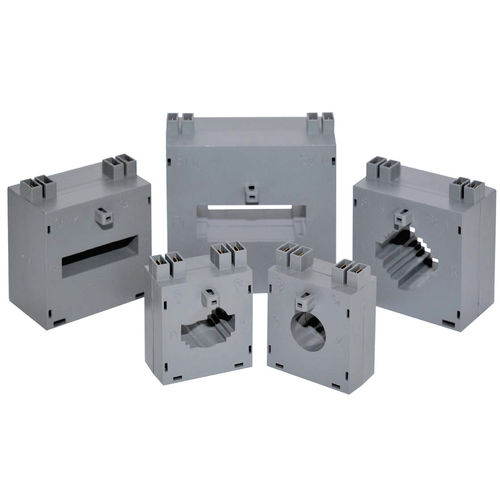

Transformateur de mesure TCM series

de courantencapsulésur rail DIN

Les transformateurs de courant sont des composants essentiels conçus pour être utilisés avec une gamme complète de produits de surveillance de l'énergie. Des simples compteurs d'énergie aux analyseurs de qualité d'énergie de classe mondiale, ces produits éprouvés répondent à toutes les exigences. Système de fixation : au mur ou sur rail DIN à l'aide d'un accessoire ; directement sur le câble à l'aide de vis (l'accessoire et les vis sont fournis avec le transformateur de courant). TRANSFORMATEURS DE MESURE La double entrée de bornes permet de mettre en place des ponts de court-circuit lorsqu’il est nécessaire de déconnecter l’instrument de mesure du transformateur sans endommager le TC, ou pour faciliter la mise à la terre du TC. TRANSFORMATEURS À USAGE ÉLECTRONIQUE Ces transformateurs sont utilisés pour mesurer des courants compris entre 25 A et 600 A (courant primaire nominal).La particularité de ces transformateurs réside dans le nombre élevé de spires du câble secondaire. Cela permet d’obtenir un courant secondaire très faible, adapté à un circuit de mesure électronique. Le courant secondaire peut être considéré comme une tension aux bornes d’une résistance. Cette résistance, de faible puissance et peu coûteuse, est directement montée sur le circuit imprimé. Domaines d'application : capteur de courant pour circuits de protection de moteurs, onduleurs et équipements similaires ; capteur de courant pour instruments de mesure (sonde de courant). Tension d'isolation entre les éléments primaires et secondaires : 4 kV. Fréquence : 50/60 Hz. Autres caractéristiques sur demande.
