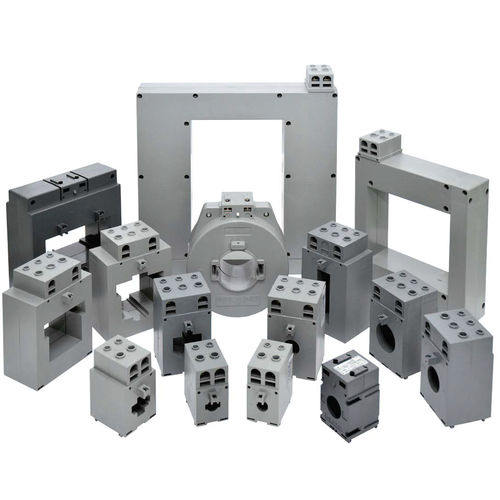

Capteur de courant à transformateur TC series

sur rail DINfixeà pince

Les transformateurs de courant sont des composants essentiels conçus pour être utilisés avec une gamme complète de produits de surveillance de l'alimentation électrique. Des simples compteurs d'énergie aux analyseurs de qualité d'énergie de classe mondiale, ces produits éprouvés répondent à toutes les exigences. Système de fixation : au mur ou sur rail DIN à l'aide d'un accessoire ; directement sur le câble à l'aide de vis. TRANSFORMATEURS DE MESURE La double entrée de bornes permet de mettre en place des ponts de court-circuit lorsqu’il est nécessaire de déconnecter l’instrument de mesure du transformateur sans endommager le TC, ou pour faciliter la mise à la terre du TC. Caractéristiques différentes sur demande. TRANSFORMATEURS DE PROTECTION - Le TC, lorsqu’il est utilisé comme générateur de courant pour les relais de protection, présente des caractéristiques électriques différentes de celles du transformateur de mesure. En effet, le TC de mesure doit permettre une saturation du circuit magnétique avec des courants primaires de 5P, tandis que, dans le cas d’un TC de protection, il est nécessaire que la valeur du courant secondaire suive l’augmentation du courant primaire jusqu’à 10-15-20 In, afin de garantir l’intervention du relais en cas de courant de rupture imprévu. Il est important de ne pas charger le T.C. avec une puissance P supérieure à celle indiquée, afin de ne pas modifier la valeur de saturation du T.C. P = RI² où : P = charge sur le T.C. R = résistance du relais + résistance des câbles I = courant secondaire nominal du T.C. - Autres caractéristiques sur demande
