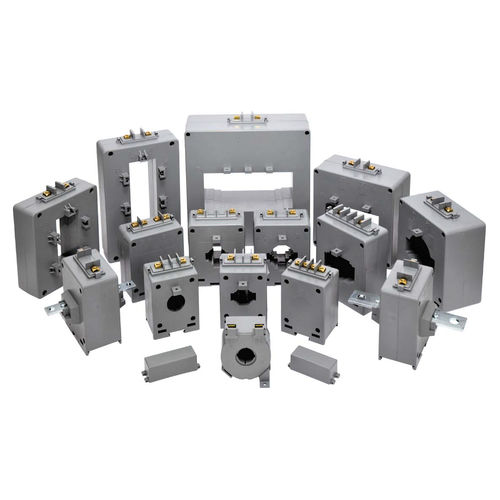

Transformateur de mesure TCB

de courantencapsulésur rail DIN

Les transformateurs de courant sont des composants essentiels conçus pour être utilisés avec une gamme complète de produits de surveillance de l'énergie. Des simples compteurs d'énergie aux analyseurs de qualité d'énergie de classe mondiale, ces produits éprouvés répondent à toutes les exigences. Couvercles de bornes scellables inclus Caractéristiques différentes sur demande Système de fixation : au mur, sur un câble/une barre de passage ou sur un rail DIN à l'aide des accessoires fournis avec le TC (selon le type) TRANSFORMATEURS DE MESURE Le court-circuit au niveau des bornes ou la mise à la terre peuvent être réalisés à l’aide du système « double fast-on » ou en connectant deux fils sur la même borne. TRANSFORMATEURS DE PROTECTION Le TC, lorsqu’il est utilisé comme générateur de courant pour les relais de protection, présente des caractéristiques électriques différentes de celles du transformateur de mesure. En effet, le TC de mesure est censé provoquer une saturation du circuit magnétique avec des courants primaires de 5P, tandis que, dans le cas du TC de protection, il est nécessaire que la valeur du courant secondaire suive l’augmentation du courant primaire jusqu’à 10-15-20 In, afin de garantir l’intervention du relais en cas de courant de rupture imprévu. Il est important de ne pas charger le transformateur de courant avec une puissance P supérieure à celle indiquée, afin de ne pas modifier la valeur de saturation du transformateur de courant. P = RI², où : P = charge sur le transformateur de courant R = résistance du relais + résistance des câbles I = courant secondaire nominal du T.C. TRANSFORMATEURS À DOUBLE RAPPORT Double rapport au secondaire : S1-S2 valeur faible, S1-S3 valeur élevée
