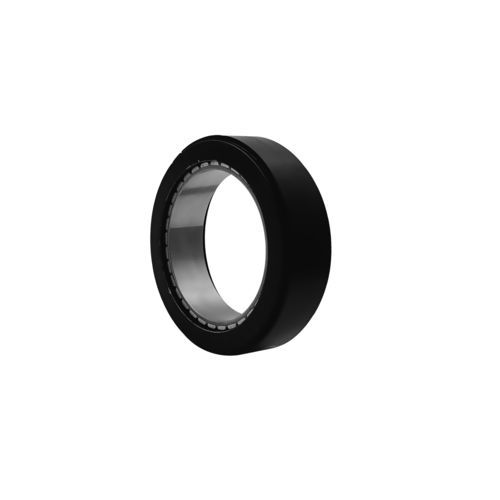

Moteur couple BLDC BS8413NFL

48 Vframelesspour robot collaboratif

Présentation
Moteur de couple sans châssis BS8413NFL. Diamètre : 84 mm ; Longueur : 21,5 mm ; Tension nominale : 48 V ; Puissance de sortie maxi : 510 W (variante jusqu'à 2000 W) ; Vitesse à vide : jusqu'à 3460 tr/min ; Couple nominal : 1,4 N·m.

Applications

• Robots collaboratifs
• Bras mécaniques
• Robots humanoïdes

Options personnalisables

• Spécifications
• Longueur de câble
• Performances
• Réducteur

Remarques sur le prix
Prix unitaire : devis fourni en fonction de la quantité client et des exigences de la solution.

Paramètres (tableau)
Caractéristiques | UNITÉ | -17-48.0 | -35-48.0
Tension | V | 48.0 | 48.0
Résistance de ligne | Ω | 1.1 | 0.28
Inductance de ligne | mH | 0.59 | 0.15
Vitesse à vide | tr/min | 1730 | 3460
Courant à vide | A | 0.25 | 0.5
Couple de blocage | N·m | 11.0 | 22.7
Courant de blocage | A | 43.6 | 174.5
Couple nominal | N·m | 1.40 | 1.40
Vitesse nominale | tr/min | 1370 | 2740
Courant nominal | A | 5.2 | 10.2
Puissance de sortie maxi | W | 510 | 2000
Rendement maxi | % | 86 | 86
Constante Back-EMF | mV/tr/min | 27.6 | 13.8
Constante de couple | Nm/A | 0.250 | 0.130
KV | tr/min/V | 36 | 72.1
Pente couple/vitesse | tr/min/Nm | 157 | 153
Inertie du rotor | g·cm² | 535 | 535
Poids | g | 255 | 255

Caractéristiques / spécifications techniques

• Modèle : BS8413NFL
• Diamètre : 84 mm
• Longueur : 21,5 mm
• Tension nominale : 48 V
• Identifiants des variantes dans le tableau : -17-48.0 et -35-48.0
• Variante -17-48.0 : résistance de ligne 1,1 Ω ; inductance 0,59 mH ; vitesse à vide 1730 tr/min ; courant à vide 0,25 A ; couple de blocage 11,0 N·m ; courant de blocage 43,6 A ; couple nominal 1,40 N·m ; vitesse nominale 1370 tr/min ; courant nominal 5,2 A ; puissance de sortie maxi 510 W ; rendement maxi 86 % ; Back-EMF 27,6 mV/tr/min ; constante de couple 0,250 Nm/A ; KV 36 tr/min/V ; inertie rotor 535 g·cm² ; poids 255 g
• Variante -35-48.0 : résistance de ligne 0,28 Ω ; inductance 0,15 mH ; vitesse à vide 3460 tr/min ; courant à vide 0,5 A ; couple de blocage 22,7 N·m ; courant de blocage 174,5 A ; couple nominal 1,40 N·m ; vitesse nominale 2740 tr/min ; courant nominal 10,2 A ; puissance de sortie maxi 2000 W ; rendement maxi 86 % ; Back-EMF 13,8 mV/tr/min ; constante de couple 0,130 Nm/A ; KV 72,1 tr/min/V ; inertie rotor 535 g·cm² ; poids 255 g
• Usages typiques : robots collaboratifs, bras mécaniques, robots humanoïdes
• Personnalisable : spécifications, longueur de câble, performances et réducteur disponibles sur demande
