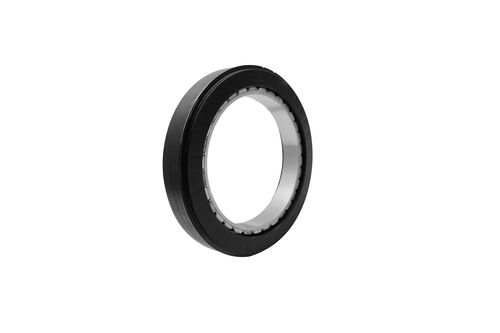

Moteur brushless BS10413NFL

BLDCDC48 V

Vue d'ensemble du produit
Le BS10413NFL est un moteur brushless DC d'un diamètre de 104 mm et d'une longueur de 21,5 mm. Tension nominale : 48 V ; puissance de sortie maximale : 310 W. Vitesse à vide : 850 rpm ; vitesse nominale : 640 rpm ; couple nominal : 2,3 N·m.

Applications

• Robots collaboratifs
• Bras robotique
• Robot humanoïde

Options personnalisables

• Spécifications
• Longueur de câble
• Performances
• Boîte de vitesses

Tarification
Prix unitaire : devis établi en fonction de la quantité client et des exigences de la solution.

Caractéristiques / Spécifications techniques

• Tension : 48.0 V
• Résistance de ligne : 1.8 Ω
• Inductance de ligne : 1.7 mH
• Vitesse à vide : 850 rpm
• Courant à vide : 0.2 A
• Couple de blocage : 14.5 N·m
• Courant de blocage : 26.7 A
• Couple nominal : 2.30 N·m
• Vitesse nominale : 640 rpm
• Courant nominal : 4.0 A
• Puissance de sortie maximale : 310 W
• Rendement maximal : 86 %
• Constante de force électromotrice (Back-EMF) : 56.0 mV/rpm
• Constante de couple : 0.540 N·m/A
• Valeur KV : 17.7 rpm/V
• Pente vitesse/ couple : 59 rpm/N·m
• Inertie du rotor : 1256 g·cm²
• Poids : 405 g
