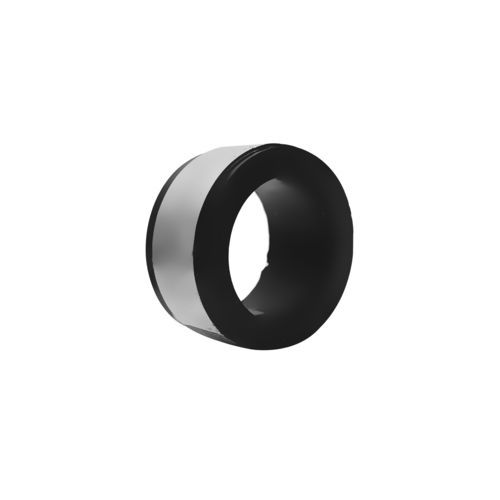

Moteur brushless BS5016NFL

DCBLDC48 V

Présentation du produit

• Moteur brushless DC BS5016NFL
• Diamètre : 50 mm ; Longueur : 23,5 mm
• Tension nominale : 48 V ; Puissance maximale : 223 W ; Vitesse à vide : 2880 tr/min

Applications

• Robots collaboratifs
• Bras mécaniques
• Robots humanoïdes

Options personnalisables

• Spécifications électriques (bobinage, tension)
• Longueur et type de câble/connecteur
• Réglages de performance (courbes vitesse/couple)
• Intégration avec réducteurs

Tarification
Prix unitaire : devis établi en fonction de la quantité commandée et des exigences techniques. Contactez le service commercial pour une offre sur mesure.

Paramètres techniques

• Tension : 48,0 V
• Résistance de ligne : 2,5 Ω
• Inductance de ligne : 1,3 mH
• Vitesse à vide : 2880 tr/min
• Courant à vide : 0,15 A
• Couple de blocage : 3,0 N·m
• Courant de blocage : 19,2 A
• Couple nominal : 0,5 N·m
• Vitesse nominale : 2125 tr/min
• Courant nominal : 3,1 A
• Puissance maximale : 223 W
• Rendement max. : 86 %
• Constante Back-EMF : 16,5 mV/tr/min
• Constante de couple : 0,15 Nm/A
• KV : 60 tr/V
• Pente vitesse/couple : 974 tr/Nm
• Inertie du rotor : 61 g·cm^2
• Masse : 138 g

Caractéristiques / spécifications techniques

• Modèle : BS5016NFL
• Diamètre : 50 mm
• Longueur : 23,5 mm
• Tension nominale : 48 V
• Vitesse à vide : 2880 tr/min
• Vitesse nominale : 2125 tr/min
• Puissance max. : 223 W
• Couple nominal : 0,5 N·m
• Couple de blocage : 3,0 N·m
• Courant à vide : 0,15 A
• Courant nominal : 3,1 A
• Courant de blocage : 19,2 A
• Résistance de ligne : 2,5 Ω
• Inductance de ligne : 1,3 mH
• Back-EMF : 16,5 mV/tr/min
• Constante de couple : 0,15 Nm/A
• KV : 60 tr/V
• Pente vitesse/couple : 974 tr/Nm
• Inertie rotor : 61 g·cm^2
• Masse : 138 g
