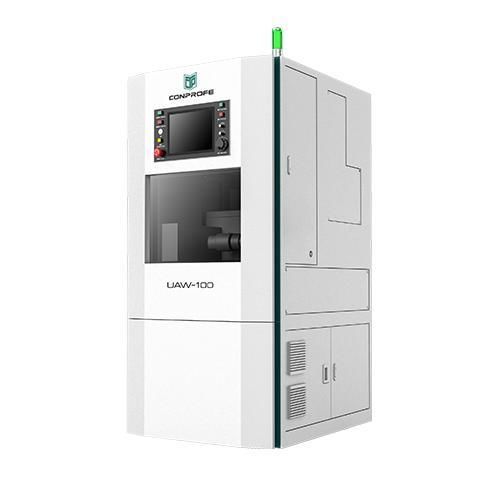

Centre d'usinage CNC 5 axes UAW-100

verticalpour verrepour céramique

Résumé

• Centre d'usinage vertical 5 axes norme industrielle, léger, conçu pour la production de pièces de précision
• Lit en fonte grise offrant rigidité et absorption des vibrations
• Grande stabilité avec encombrement compact ; poids de la machine : 890 kg
• Conçu pour l'usinage de matériaux durs et fragiles ainsi que de métaux difficiles à usiner

Points clés

• Magasin d'outils de type carrousel horizontal
• Interface de broche HSK-E25
• Capacité porte-outils : 10 ou 18 (optionnel)
• Réducteur de précision développé en interne sans jeu
• Répétabilité ≤ 8″
• Indice de protection IP67
• Système de refroidissement rapide pour réduction rapide de la température du liquide
• Garantit une précision d'usinage stable en production exigeante

Cas d'application
Adapté à l'usinage haute précision et haute efficacité de matériaux durs et fragiles et de métaux difficiles employés dans la fabrication médicale, tels que pièces en alliage d'aluminium, céramique vitreuse, et composants médicaux de précision similaires.

Paramètres techniques
Item — UAW-100 — Unite
X/Y/Z-Axis Travel — 340x150x120 — mm
Worktable Dimension — Φ100 — mm
Max. Load of Worktable — 5 — kg
Spindle Diameter — ⌀80 — mm
Max. Spindle Speed (Short-Duration) — 40,000 — rpm
Max. Spindle Speed (Long-Duration) — 28,000 — rpm
Motor Power — 3.7 — kW
X/Y/Z-Axis Rapid Speed — 12/12/12 — m/min
A/B-Axis Rapid Speed — 60/40 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.005 — mm
X/Y/Z-Axis Repeatability — 0.003 — mm
A/B-Axis Positioning Accuracy — ≤40″ (arcsec)
A/B-Axis Repeatibility — ≤8″ (arcsec)
Tool Magazine Type — Horizontal Carousel Type — /
Tool Holding Capacity — 10/18 (Optional) — No. of Tools

Caractéristiques / spécifications techniques

• Modèle : UAW-100
• Déplacements X/Y/Z : 340 x 150 x 120 mm
• Dimension du plateau : Φ100 mm
• Charge maximale du plateau : 5 kg
• Diamètre de broche : ⌀80 mm
• Vitesse maximale broche (courte durée) : 40 000 rpm
• Vitesse maximale broche (longue durée) : 28 000 rpm
• Puissance moteur : 3,7 kW
• Vitesse rapide X/Y/Z : 12/12/12 m/min
• Vitesse rapide A/B : 60/40 rpm
• Précision de positionnement X/Y/Z : 0,005 mm
• Répétabilité X/Y/Z : 0,003 mm
• Précision de positionnement A/B : ≤40″ (arcsec)
• Répétabilité A/B : ≤8″ (arcsec)
• Type de magasin d'outils : carrousel horizontal
• Capacité porte-outils : 10 ou 18 (option)
• Poids : 890 kg
