Centre d'usinage CNC 5 axes AW-100
verticalpour verrepour céramique

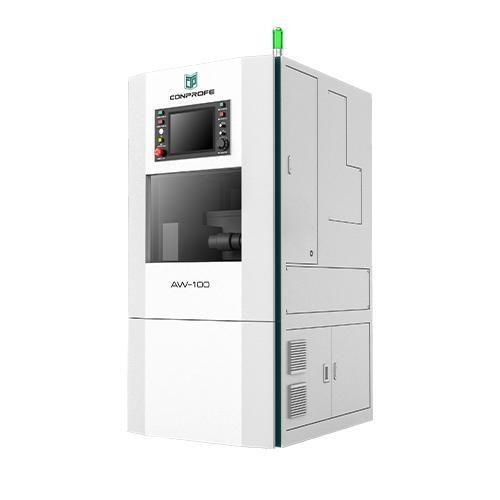

Centre d'usinage CNC 5 axes - AW-100 - Conprofe - vertical / pour verre / pour céramique
Centre d'usinage CNC 5 axes - AW-100 - Conprofe - vertical / pour verre / pour céramique
Centre d'usinage CNC 5 axes - AW-100 - Conprofe - vertical / pour verre / pour céramique - image - 2
Centre d'usinage CNC 5 axes - AW-100 - Conprofe - vertical / pour verre / pour céramique - image - 3
Centre d'usinage CNC 5 axes - AW-100 - Conprofe - vertical / pour verre / pour céramique - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour alliage d'aluminium, pour céramique, pour verre
Nombre d'outils
40 outils, 20 outils
Applications
pour applications médicales
Autres caractéristiques
compact, de haute précision, haute rigidité, avec changeur automatique d'outils
Course X

340 mm
(13,39 in)

Course Y

150 mm
(5,91 in)

Course Z

120 mm
(4,72 in)

Vitesse de rotation

28 000 rpm, 40 000 rpm
(175 929 rad.min-1, 251 327 rad.min-1)

Puissance

4 kW
(5,44 hp)

Vitesse d'avancement axe X

12 m/min

Vitesse d'avancement axe Y

12 m/min

Vitesse d'avancement axe Z

12 m/min

Charge max. de la table

5 kg
(11 lb)

Précision de placement

0,005 mm
(0,0002 in)

Répétabilité

0,003 mm
(0,00012 in)

Description

Présentation
  • Centre d'usinage vertical 5 axes léger conçu pour une faible emprise au sol
  • Lit en fonte grise assurant rigidité et amortissement des vibrations
  • Poids : 890 kg
  • Conception compacte adaptée aux lignes d'usinage de pièces médicales


Points forts
  • Magasin d'outils à type carrousel horizontal avec capacité 20/40 outils (40T en option)
  • Changement d'outil direct sur broche pour réduire les temps d'outillage
  • Réducteur de précision sans jeu développé en interne pour une grande précision de positionnement
  • Répétabilité ≤ 8''
  • Indice de protection IP67 sur éléments critiques
  • Système de refroidissement rapide du liquide pour stabiliser la température et la précision d'usinage


Cas d'application
  • Usinage de haute précision de matériaux durs et fragiles et de métaux difficiles à couper utilisés en fabrication médicale
  • Adapté aux pièces en alliage d'aluminium, céramique de verre, composants dentaires et orthopédiques
  • Idéal pour de petits lots médicaux à forte valeur nécessitant des tolérances strictes


Paramètres techniques
  • Modèle : AW-100
  • Course X/Y/Z : 340 x 150 x 120 mm
  • Dimensions de la table : Φ100 mm
  • Charge maxi table : 5 kg
  • Diamètre de broche : Φ80 mm
  • Vitesse maxi broche (court terme) : 40 000 tr/min
  • Vitesse maxi broche (long terme) : 28 000 tr/min
  • Puissance moteur : 4 kW
  • Vitesse rapide X/Y/Z : 12/12/12 m/min
  • Vitesse rapide A/B : 60/40 rpm
  • Précision de positionnement X/Y/Z : 0,005 mm
  • Répétabilité X/Y/Z : 0,003 mm
  • Précision de positionnement A/B : ≤40''
  • Répétabilité A/B : ≤8''
  • Type de magasin d'outils : carrousel horizontal
  • Capacité porte-outils : 20/40 (option)
  • Indice de protection : IP67
