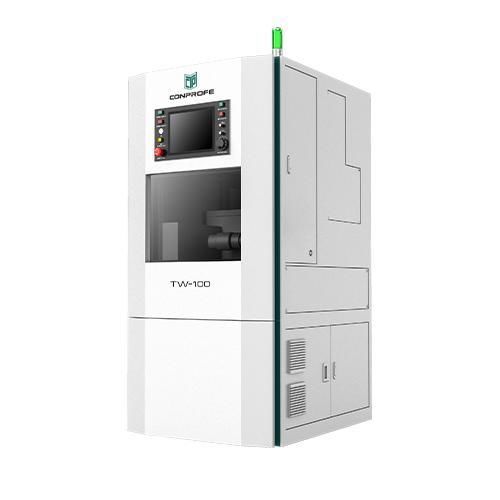

Centre d'usinage CNC 5 axes TW-100

verticalpour verrepour céramique

Nom du produit
Centre d'usinage vertical 5 axes léger TW-100

Présentation

• Centre d'usinage vertical 5 axes conçu pour l'usinage de précision des composants médicaux
• Lit en fonte grise
• Grande rigidité et amortissement des vibrations pour une précision d'usinage stable
• Empreinte compacte, intégrable aux lignes de production médicales
• Masse : 890 kg

Points forts

• Magasin d'outils à carrousel horizontal pour réduire les temps de changement d'outil
• Changement d'outil direct sur broche
• Capacité du magasin : jusqu'à 40 outils (20/40 en option)
• Réducteur de précision sans jeu développé en interne
• Répétabilité ≤ 8″
• Indice de protection IP67 pour environnements sensibles
• Système de refroidissement rapide pour stabiliser la température d'usinage
• Réduction rapide de la température du fluide de coupe pour maintenir la précision lors de cycles longs

Cas d'application
Adapté à l'usinage haute précision et haute efficacité des matériaux durs et fragiles et des métaux difficiles à usiner utilisés en fabrication médicale, notamment alliages d'aluminium et verre-céramique. Pièces typiques : implants orthopédiques, composants dentaires, instruments microchirurgicaux.

Caractéristiques / Spécifications techniques

• Item : TW-100
• Courses X/Y/Z : 340x150x120 mm
• Dimensions de la table : 140x150 mm
• Charge maxi table : 5 kg
• Diamètre broche : Φ80 mm
• Vitesse maxi broche (courte durée) : 40 000 tr/min
• Vitesse maxi broche (longue durée) : 28 000 tr/min
• Puissance moteur : 4 kW
• Vitesse rapide X/Y/Z : 12/12/12 m/min
• Vitesse rapide A/B : 60/40 rpm
• Précision de positionnement X/Y/Z : 0,005 mm
• Répétabilité X/Y/Z : 0,003 mm
• Précision de positionnement A/B : ≤40″
• Répétabilité A/B : ≤8″
• Type de magasin d'outils : carrousel horizontal
• Capacité du magasin : 20/40 (en option)
