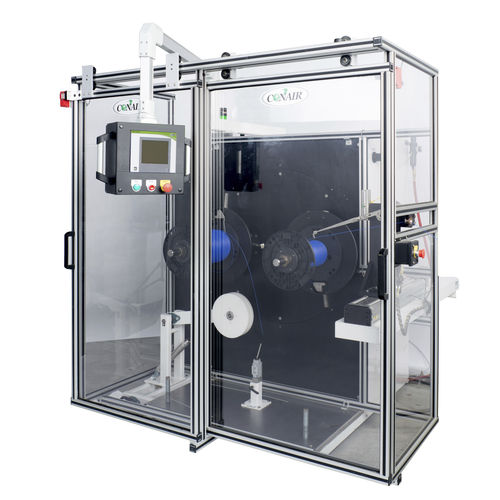

Bobineuse de tubes ATC Series

de câblesautomatiquepour ligne d'extrusion

Présentation
Les enrouleuses à double broche ATC Series de Conair réalisent un enroulement sans tension des petites extrusions flexibles, réduisant les frottements et évitant les déformations. Conçues pour des applications telles que les tubes flexibles, les tubes médicaux, les cordons remplis et les petits profils flexibles, les ATC permettent le transfert entièrement automatisé vers une nouvelle bobine sans intervention opérateur.

Caractéristiques principales

• Précision servo-commandée : Rotation des broches, translation et vitesse des broches sont pilotées par servo pour un positionnement précis et un contrôle de tension répétable pendant les cycles d'enroulement à haute vitesse et de coupe/transfert. Les bobines finies ne nécessitent pas de réglage manuel lors du changement de produit.
• Enroulement sans déformation : Des algorithmes de commande avancés calculent les diamètres de tours successifs et ajustent la vitesse d'enroulement et la translation en fonction du diamètre du tube et de la vitesse de tirage, permettant au contrôle par boucle ultrasonique d'agir comme un dispositif de finition pour une pose précise et sans déformation. La montée en régime de l'enrouleuse est synchronisée avec la ligne au démarrage.
• Stockage de recettes : Tous les paramètres de fonctionnement (vitesse de bobinage lors de la coupe/transfert, vitesse de translation, vitesse de tourelle, etc.) peuvent être enregistrés en recettes pour réduire la variabilité opérateur et garantir une production répétable.
• Coupe et transfert entièrement automatisés : L'enroulement haute vitesse sans déformation, associé à la fonctionnalité de coupe/transfert automatisée, supprime l'intervention de l'opérateur lors du changement de bobine.

Options

• Bobines effondrables de rechange pour accélérer les changements et augmenter le temps de fonctionnement.
• Adaptations de bobine sur mesure pour correspondre aux géométries spécifiques du client.
• Configuration de fabrication conforme aux exigences médicales pour les environnements réglementés.
• Enceinte complète en plexiglas pour une sécurité et une protection du produit accrues.

Ressources

• Manuel de l'enrouleuse ATC Series
• Fiche technique : Contrôle de boucle ultrasonique
• Catalogue complet des équipements
• Fiche technique complète : TPEX033-0824-ATC-Series.pdf

Spécifications techniques

• Architecture d'enroulement sans tension minimisant les frottements et prévenant la déformation des extrusions délicates.
• Destiné aux petites extrusions flexibles : tubes flexibles, tubes médicaux, cordons remplis et petits profils flexibles.
• Rotation des broches, translation et vitesse servo-commandées pour un contrôle de précision et une grande répétabilité.
• Algorithme de commande avancé calculant le diamètre de tour et ajustant la vitesse d'enroulement et la translation pour maintenir une tension optimale et une pose sans déformation.
• Contrôle par boucle ultrasonique utilisé comme dispositif de finition ; montée en régime automatisée synchronisée avec la ligne de production au démarrage.
• Capacité de recettes stockant tous les paramètres de fonctionnement pour une production répétable.
• Coupe et transfert entièrement automatisés vers une nouvelle bobine sans intervention opérateur.
• Options disponibles : bobines effondrables de rechange, adaptations de bobine sur mesure, fabrication de qualité médicale, enceinte complète en plexiglas.
