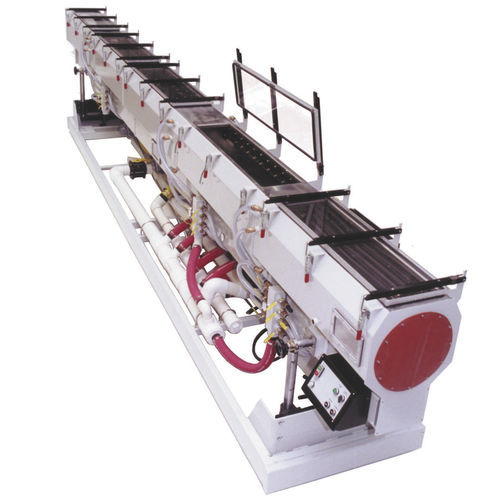

Bain de refroidissement pour extrusion MSBHI Series

de profilésde tubesà pulvérisation d'eau

Vue d'ensemble Les cuves de pulvérisation d'eau Conair MSBHI Series assurent une pulvérisation à haute pression et haute intensité pour le refroidissement des extrusions de tuyaux, tubes et profils. Par rapport aux bains d'immersion, les cuves MSBHI génèrent un refroidissement turbulent par impact de gouttelettes qui évacue la chaleur plus rapidement et évite la formation de films d'eau isolants sur les sections massives, permettant un refroidissement accéléré avec une empreinte au sol réduite.

Caractéristiques principales

• Pulvérisation haute intensité à haute pression pour un refroidissement rapide et peu encombrant des tuyaux, tubes et profils
• Collecteur d'eau intégré avec vannes individuelles par chambre de pulvérisation ; barres de pulvérisation séparées pour régler la direction et optimiser le refroidissement selon la géométrie du produit
• Vannes de vidange rapides pour un drainage et une maintenance efficaces
• Cuve, réservoirs d'eau et bacs d'égouttement en acier inoxydable ; autres surfaces peintes pour résistance à la corrosion
• Disponibles en plusieurs longueurs et configurations de chambres pour s'adapter aux lignes d'extrusion

Éléments fréquemment demandés

• Utilisation : vannes d'eau dédiées par chambre, barres de pulvérisation individuelles et vannes de vidange rapide pour faciliter le réglage et l'entretien
• Matériaux : composants noyau en contact avec l'eau (cuve, réservoirs, bacs) en acier inoxydable pour résistance à la corrosion
• Longueurs et configurations : modèles disponibles de 16 ft (4,9 m) deux chambres à 24 ft (7,3 m) trois chambres

Options

• Thermomètre pour la cuve supérieure ou le réservoir
• Ensemble de circulation d'eau 7,5 Hp avec échangeur thermique à plaques brasées en acier inoxydable haute performance — pour débits d'extrusion < 600 lb/hr ; 180 gpm à 40 psi (sur la base d'un refroidisseur à 45 °F et 30 gpm vers l'échangeur). Inclut filtre turbo 3" évalué 200 gpm
• Ensemble de circulation d'eau 10 Hp avec échangeur thermique à plaques brasées en acier inoxydable haute performance — pour débits d'extrusion < 800 lb/hr ; 220 gpm à 40 psi (sur la base d'un refroidisseur à 45 °F et 45 gpm vers l'échangeur). Inclut deux filtres turbo 3" évalués 200 gpm chacun
• Filtre turbo supplémentaire 2" ou 3" avec vanne trois voies et deux clapets pour permutation en ligne lors du nettoyage
• Système de rail intégré avec actionneur électronique (parcours 36") vitesse unique 0,6 in/s ; onduleur AC et commutateur sélecteur optionnels pour 0,2 in/s
• Pompe à vide à anneau liquide 5 Hp entraînée par moteur 7,5 Hp (72 cfm), niveaux de vide jusqu'à 20 in Hg ; une seule pompe alimente toutes les chambres et réservoir commun intégré
• Chambre de nettoyage par courroie d'air (belt‑on‑air) avec buses lock‑line
• Système spécial de racking à rouleaux pour profils pleins

Ressources produit

• Manuel MSBHI Series Water Spray Tanks
• Catalogue complet de l'équipement
• Fiche technique complète : TPEX004-0624 - MSBHI Series Water Spray Tanks (spec sheet)

Caractéristiques techniques

• Désignation série/modèle : MSBHI Series
• Méthode de refroidissement : pulvérisation d'eau à haute pression (cuve à haute intensité) pour refroidissement turbulent par impact
• Matériaux de la cuve : acier inoxydable pour la cuve, les réservoirs d'eau et les bacs d'égouttement ; autres surfaces peintes pour résistance à la corrosion
• Longueurs/configurations : disponibles de 16 ft (4,9 m) deux chambres à 24 ft (7,3 m) trois chambres
• Options de circulation d'eau : système 7,5 Hp (pour extrusion < 600 lb/hr) — 180 gpm à 40 psi (sur la base d'un refroidisseur à 45 °F, 30 gpm vers l'échangeur) avec filtre turbo 3" (200 gpm)
• Options de circulation d'eau : système 10 Hp (pour extrusion < 800 lb/hr) — 220 gpm à 40 psi (sur la base d'un refroidisseur à 45 °F, 45 gpm vers l'échangeur) avec deux filtres turbo 3" (200 gpm chacun)
• Options de filtrage : filtre turbo additionnel 2" ou 3" avec vanne trois voies et deux clapets pour permutation en ligne
• Rail/actionneur : système de rail intégré avec actionneur électronique, parcours 36", vitesse unique 0,6 in/s (onduleur AC optionnel pour 0,2 in/s)
• Option vide : pompe à vide à anneau liquide 5 Hp entraînée par moteur 7,5 Hp, 72 cfm, niveaux de vide jusqu'à 20 in Hg ; une pompe alimente toutes les chambres et un réservoir intégré commun
• Accessoires : chambre belt‑on‑air avec buses lock‑line ; système de racking à rouleaux pour profils pleins
