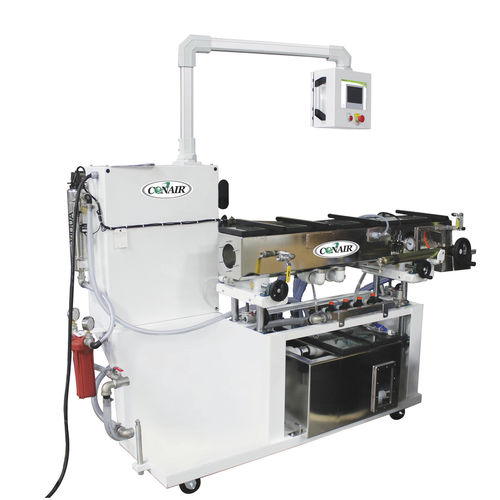

Cuve pour tube souple MedLine® MedVac

en inoxmobilede dimensionnement

Présentation
Les cuves de calibrage par vide MedVac MedLine® à refroidissement par inondation offrent un calibrage sous vide de précision pour tubulures médicales monoflux et multiflux, du micro‑diamètre aux gros diamètres. Conçues pour les fabricants de tubulures médicales, ces unités associent surfaces humides en acier inoxydable à des commandes numériques pour un positionnement et un contrôle de procédé stables et reproductibles.

Caractéristiques

• Construction de la cuve en acier inoxydable
• Cuvette d'égouttage télescopique monobloc pour un nettoyage simplifié et l'élimination des joints cachés
• Fond arrondi de la cuve pour supprimer les angles et faciliter le nettoyage
• Couvercles en verre trempé articulés 1/2" (12,7 mm) pour visibilité et étanchéité fiable
• Roulettes pivotantes en uréthane avec vis de réglage pour positionnement sécurisé
• Réglage de position de précision sur 3 axes pour un alignement fin et résistant aux vibrations
• Réglage longitudinal manuel 12" (305 mm) avec volant pour déplacement linéaire rapide vers/depuis la filière
• Console de commande pivotante sur bras oscillant avec potentiomètre dix tours et manomètre; autorise l'utilisation d'un coextrudeur sans interférence
• Châssis en acier peint (châssis en acier inoxydable en option)
• Réservoir plein capacité en acier inoxydable avec couvercles vitrables à accès aisé
• Soufflante à pression de vide VFAC à vitesse variable — fort CFM à bas régime; fonctionnement standard jusqu'à 130 inches water (3,3 m) ; option d'aspiration supérieure
• Pompe de circulation d'eau centrifuge en acier inoxydable et échangeur de chaleur
• Filtre démontable à changement rapide
• Soupape à flotteur pour remplissage automatique et appoint
• Contrôle de niveau d'eau réglable avec thermomètre
• Ensembles de rouleaux produits amovibles et indépendants pour un nettoyage facilité

Questions fréquentes
Conception intérieure plus propre — L'intérieur de la cuve minimise les angles vifs et les filetages exposés afin de réduire l'accumulation de particules bactériennes/pyrogènes. La cuvette télescopique monobloc élimine les joints ouverts et les rouleaux guides sont montés sur des supports amovibles pour un nettoyage complet.

Filtration de qualité médicale — L'eau de procédé est isolée du circuit thermique pour éviter toute contamination croisée. Le système peut être équipé en option d'un purificateur UV et d'un préfiltre sédimentaire 5 microns.

Mise en service et utilisation simplifiées — Le châssis étroit s'adapte à la plupart des extrudeuses et pompes de fusion (y compris 3 couches). L'alignement sur trois axes avec volants, glissières linéaires et actionneurs à vis à billes assure un positionnement de précision stable au dixième de millimètre près.

Options

• Cuve en acier inoxydable avec châssis en acier peint
• Bac d'éclaboussures pleine longueur en acier inoxydable sous la cuve principale
• Passivation des composants inox pour réduire la corrosion
• Électropolissage des composants inox principaux
• Garniture de plomberie en acier inoxydable pour eau désionisée (applications médicales)
• Prévoir montage pour unité ultrasonique murale fournie par le client dans les premiers 18" (457 mm) de la chambre à vide avec raccordements et unité d'élimination des bulles
• Interface PAVC+ Ethernet ou analogique et contrôle de température
• Traitement de l'eau par ultraviolet (UV)
• Habitat de filtre avec cartouche 5 microns
• Capacité de vide accrue en option jusqu'à 200 inches water
• Certification UL (en option)

Ressources

• Manuel MedVac Tanks (ressource produit)
• Catalogue complet d'équipements
• Fiche technique complète / document téléchargeable

Caractéristiques / Spécifications techniques

• Famille/série de produit : MedLine® MedVac
• Application : Calibrage sous vide par inondation pour tubulures médicales (microbore à gros diamètre)
• Matériau de la cuve : Acier inoxydable (options électropolissage et passivation)
• Couvercles : Verre trempé articulé 1/2" (12,7 mm)
• Positionnement : Alignement de précision 3 axes ; réglage longitudinal manuel 12" (305 mm) avec volant
• Console de commande : Console pivotante sur bras avec potentiomètre dix tours et manomètre
• Soufflante : Soufflante à pression de vide VFAC à vitesse variable ; standard jusqu'à 130 inches water (3,3 m) ; option jusqu'à 200 inches water
• Circulation : Pompe centrifuge en acier inoxydable et échangeur de chaleur
• Filtration : Filtre démontable à changement rapide ; préfiltre 5 microns optionnel ; purificateur UV optionnel
• Niveau d'eau : Soupape à flotteur pour remplissage automatique et contrôle de niveau réglable avec thermomètre
• Nettoyage : Fond arrondi, bac d'égouttage télescopique monobloc, rouleaux amovibles
• Mobilité : Roulettes pivotantes en uréthane avec vis de réglage
• Châssis : Acier peint (châssis inox en option)
• Interfaces/contrôles : PAVC+ Ethernet ou interface analogique et contrôle de température (option)
• Certifications : UL disponible (option)
