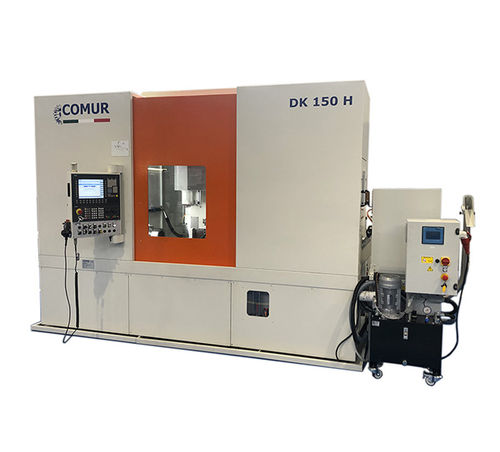

Machine à fraiser les engrenages CNC DK 150H

horizontale

Présentation du produit
La dentatrice à créateur horizontale COMUR DK 150H est conçue pour la réalisation d'arbres et de pignons de diamètre moyen à petit. Sa configuration horizontale assure une grande stabilité et facilite le chargement/déchargement des pièces longues ou lourdes, y compris par des robots anthropomorphes. La machine convient à la production de série comme aux petits lots ou prototypes grâce à des temps de réglage réduits et peut être configurée selon les besoins de production.

Points clés

• Module max. mm 5
• Diamètre dentable max. mm 150
• Longueur dentable max. mm 400

Tableau technique
Module max.: mm 5
Diamètre dentable max.: mm 150
Longueur dentable max.: mm 400
Distanse min./max. entre face créateur et face table porte-pièce: mm 10 / 195
Dimensions créateur max. (ø x L): mm 130 x 220
Corsa tangenziale max.: mm 170
Plage vitesse créateur (rpm): 20 ÷ 800
Plage vitesse table porte-pièce (rpm): 0 ÷ 200

Caractéristiques techniques

• Module max.: mm 5
• Diamètre dentable max.: mm 150
• Longueur dentable max.: mm 400
• Distanse min./max. entre face créateur et face table porte-pièce: mm 10 / 195
• Dimensions créateur max. (ø x L): mm 130 x 220
• Corsa tangenziale max.: mm 170
• Plage vitesse créateur (rpm): 20 ÷ 800
• Plage vitesse table porte-pièce (rpm): 0 ÷ 200
