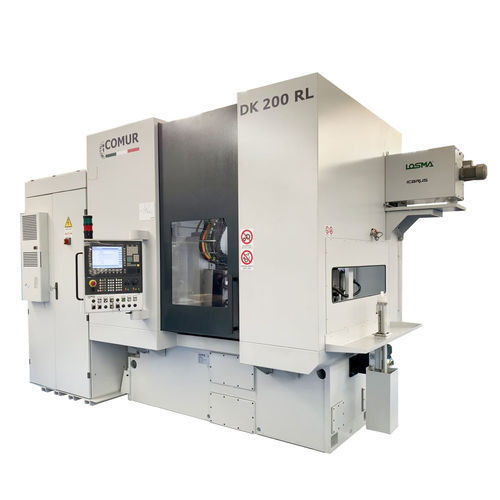

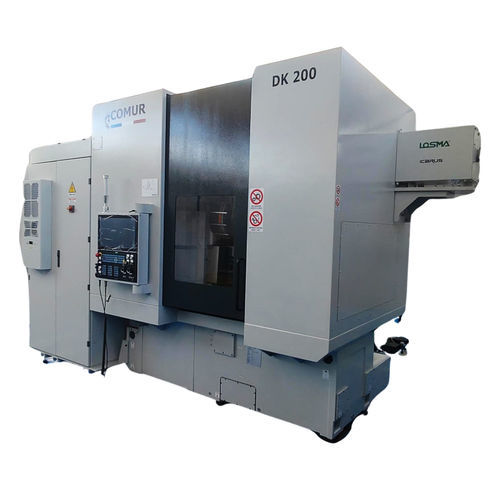

Machine à fraiser les engrenages CNC DK 200

verticale

Présentation du produit
La dentatrice à créateur verticale DK 200 est conçue pour la production d'engrenages cylindriques droits et hélicoïdaux de taille petite à moyenne, y compris arbres et pignons. Sa configuration monobloc et son faible encombrement facilitent l'intégration dans les lignes de production et la réorganisation de l'atelier.

Caractéristiques principales

• Module max.: 5 mm
• Diamètre dentable max.: 200 mm
• Longueur dentable max.: 155 mm

Données techniques
Module max.: 5 mm
Diamètre dentable max.: 200 mm
Longueur dentable max.: 155 mm
Distance min./max. entre face du créateur et face de la table porte‑pièce: 20 / 170 mm
Dimensions outils max. (ø x L): 130 x 220 mm
Corsa tangenziale max.: 170 mm
Plage vitesse créateur: 100 ÷ 600 rpm
Plage vitesse table porte‑pièce: 0 ÷ 200 rpm

Spécifications techniques

• Adaptée à la prototypage et à la production de petites à grandes séries
• Tête porte‑créateur asymétrique optionnelle pour dentures critiques
• Ring‑loader optionnel pour chargement/déchargement automatique et fonctionnement en mode non présidé

Applications

• Fabrication d'engrenages cylindriques, arbres et pignons
• Secteurs types: automobile, transmissions industrielles, machines‑outils
