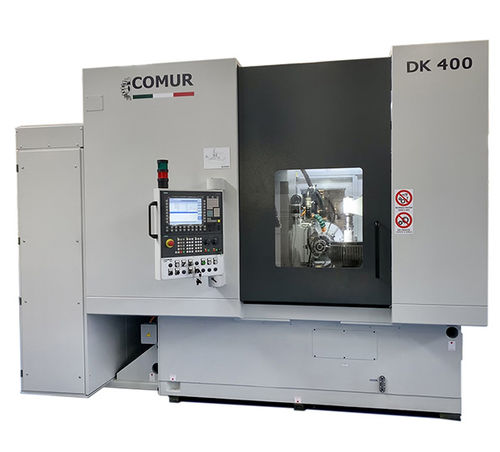

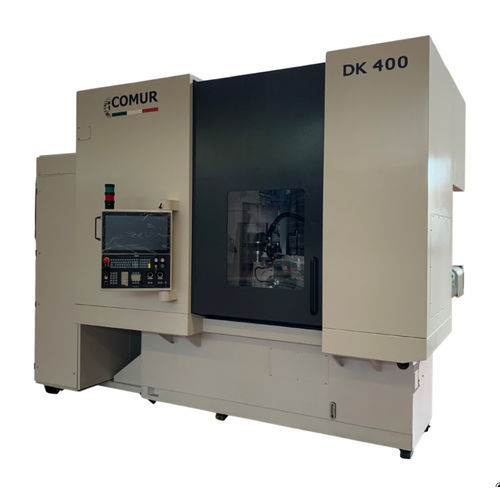

Machine à fraiser les engrenages CNC DK 400

verticalepour pièces à grand diamètre

Description produit
La dentatrice verticale COMUR DK 400 est destinée à la production d'engrenages de taille moyenne à grande jusqu'à 400 mm de diamètre. Elle garantit une rigidité structurelle et une précision dimensionnelle, et peut être intégrée dans des cellules automatisées avec bras robotisés. Un système de chargement ring-loader est disponible en option pour optimiser les opérations de chargement.

Caractéristiques principales

• Module max. mm 8
• Diamètre dentable max. mm 400
• Longueur dentable max. mm 300

Données techniques (tableau)
Module max.: mm 8
Diamètre dentable max.: mm 400
Longueur dentable max.: mm 300
Distanza min./max. fra asse creatore e asse tavola porta pezzo: mm 30 / 325
Dimensioni creatore max. ammesso (ø x L): mm 163 x 230
Corsa tangenziale/shifting: mm 190
Range velocità creatore (rpm): 60 ÷ 600
Range velocità tavola porta pezzo (rpm): 0 ÷ 250

Caractéristiques / Spécifications techniques

• Type de machine : dentatrice verticale
• Convient pour engrenages de taille moyenne à grande jusqu'à 400 mm de diamètre
• Intégration : compatible avec cellules automatisées et bras robotisés
• Équipement optionnel : système de chargement ring-loader
• Module max. : 8 mm
• Diamètre dentable max. : 400 mm
• Longueur dentable max. : 300 mm
• Distance min/max créateur - plateau : 30 / 325 mm
• Dimensions créateur max. (ø x L) : 163 x 230 mm
• Corsa tangenziale max. : 190 mm
• Plage vitesse créateur : 60 ÷ 600 rpm
• Plage vitesse plateau : 0 ÷ 250 rpm
