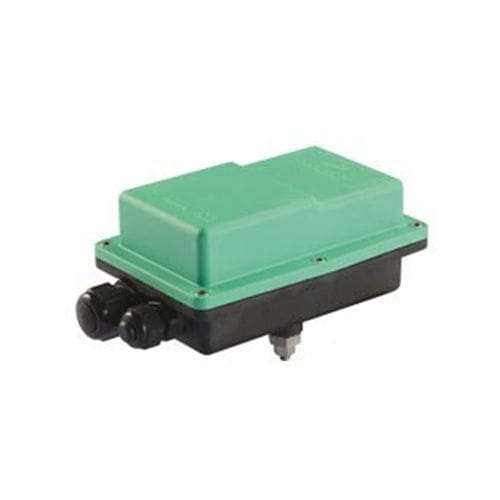

Actionneur de vanne motorisé DY series

90°DC

ACTIONNEUR DIAMANT DC CONNEXION ISO 5211 CHAUFFAGE / REFROIDISSEMENT / USAGE INDUSTRIEL Alimentation AC/DC avec 2 micro interrupteurs supplémentaires Actionneur ALL-IN-ONE pour 3 points sans relais ou 2 points avec connexion par relais Protection de classe : IP67 Temps de fonctionnement : 30 sec pour une rotation de 90° - 22Nm Connexion ISO 5211 F03-F05 q 9-11 Les vannes motorisées Diamant : 12V DC et Diamant : 24V DC sont utilisées avec une alimentation en courant continu. Une caractéristique importante est la capacité d'atteindre des couples élevés de prise de courant et un fonctionnement très rapide. En particulier, elles sont largement utilisées pour la régulation et l'interception de fluides dans les installations de production : les systèmes d'automatisation sur les bateaux systèmes d'automatisation sur les véhicules civils et industriels les systèmes industriels en général utilisant des fluides chauds et froids Systèmes utilisant des énergies alternatives systèmes d'automatisation en général systèmes zootechniques Les figures montrent le diagramme de l'actionneur avec un dispositif de contrôle en 2 points ON/OFF. Le schéma de câblage est représenté respectivement ouvert et fermé. L'alimentation en tension sur la borne 2 ferme la vanne (fermeture automatique électrique) : l'alimentation en tension sur la borne 3 ouvre également la vanne. borne 1 : polarité négative (DC) ou phase 1 (AC) ; borne 2 : polarité positive (DC) ou phase 2 (AC) pour la fermeture ; borne 3 : polarité positive (DC) ou phase 2 (AC) pour l'ouverture.
