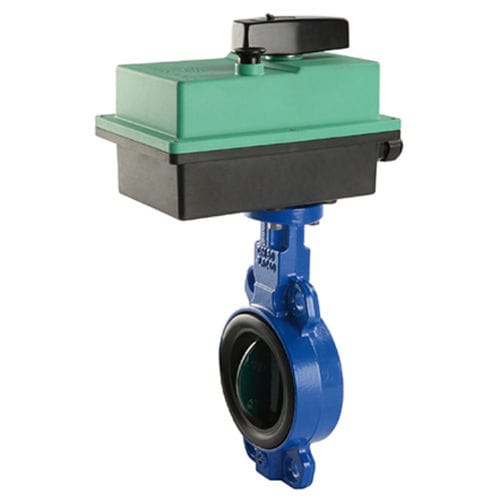

Vanne entraînée par moteur UNIVERSAL PRO-UY2 series

papillonà actionneur électriqued'arrêt

UTILISATION INDUSTRIELLE Actionneur ALL-IN-ONE pour 3 points sans relais ou 2 points avec connexion à relais Classe de protection : IP67 Temps de fonctionnement : 45 sec pour une rotation de 90° - 22Nm Type protégé, commande manuelle d'urgence, 2 micro-interrupteurs supplémentaires BUTTERFLY Vanne à galette PN16 Corps et disque en GG25, revêtement en polyamide, siège du joint : Nitrile ou EPDM ACCESSOIRES SUR DEMANDE - Entretoises d'isolation avec et sans ouverture manuelle (voir section "Corps de vanne"). - Résistance anti-condensation, pour prévenir le risque de condensation à l'intérieur de l'actionneur. - Version 60 Hz. Les figures montrent le schéma de câblage de l'actionneur avec dispositif de commande ON/OFF à 2 points. Le schéma de câblage est représenté respectivement ouvert et fermé. L'alimentation électrique par l'intermédiaire d'une phase sur la borne 2 entraîne la fermeture du robinet (fermeture électrique automatique) ; l'alimentation électrique sur la borne 3 entraîne également l'ouverture du robinet. Les figures montrent le schéma de câblage de l'actionneur avec le dispositif de commande ON/OFF à 3 points. Le schéma de câblage est représenté respectivement ouvert et fermé. Lorsque la phase traverse la borne 3, la vanne s'ouvre ; au contraire, lorsque la phase traverse la borne 2, la vanne se ferme.
