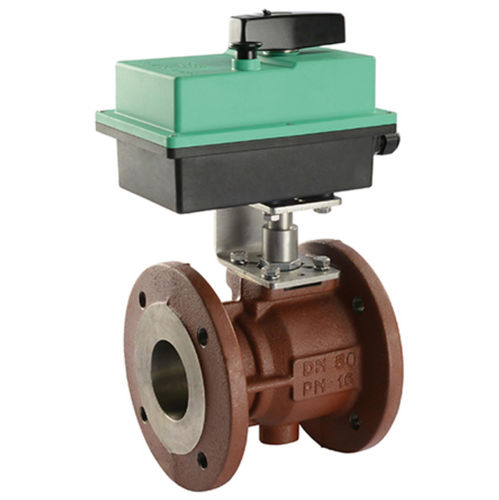

VANNE MOTORISÉE UNIVERSELLE PRO - À BRIDE 2 VOIES EN FONTE
USAGE INDUSTRIEL
Actionneur ALL-IN-ONE pour 3 points sans relais ou 2 points avec connexion par relais
Protection de classe : IP67
Temps de fonctionnement : 55 sec pour une rotation de 90° - 40Nm
Type protégé, commande manuelle d'urgence, 2 micro-interrupteurs supplémentaires
Robinet à boisseau sphérique 2 voies en fonte, FLANGÉ, à passage intégral PN16
L'OPP universelle est spécifiquement utilisée pour l'interception et la régulation des fluides dans :
- les systèmes de chauffage/refroidissement par zone
- les systèmes de refroidissement au glycol
- Systèmes utilisant des énergies alternatives
- les systèmes solaires
- les systèmes industriels en général utilisant des fluides chauds et froids
- les systèmes d'automatisation
- les systèmes de traitement de l'eau
La particularité de tous les actionneurs de la gamme PPO est qu'ils peuvent être utilisés dans des environnements et des conditions météorologiques difficiles.
ACCESSOIRES SUR DEMANDE
- Entretoises d'isolation avec et sans ouverture manuelle (voir la section "Corps de vanne").
- Résistance anti-condensation, pour prévenir le risque de condensation à l'intérieur de l'actionneur.
- Version 60 Hz.
Les figures montrent le schéma de câblage de l'actionneur avec dispositif de commande 2-POINT ON/OFF.
Le schéma de câblage est indiqué respectivement ouvert et fermé. L'alimentation par une phase sur la borne 2 provoque la fermeture de la vanne (fermeture automatique électrique) ; l'alimentation sur la borne 3 provoque également l'ouverture de la vanne.
Les figures montrent le diagramme de l'actionneur avec le dispositif de contrôle ON/OFF en 3 points.
Le schéma de câblage est représenté respectivement ouvert et fermé. Lorsque la phase passe par la borne 3, la vanne s'ouvre ; au contraire, lorsque la phase passe par la borne 2, la vanne se ferme.
---
